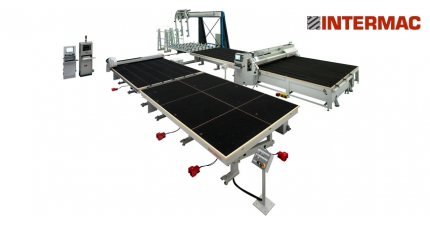

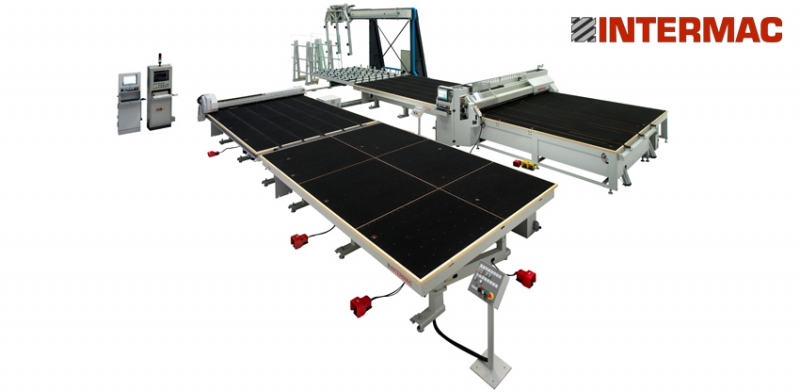

Genius lines

GENIUS 37 LS


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Автоматический стол загрузки с поднимающейся рамой с вакуумными присосками для захвата листов стекла с боковой стойки. Стол поставляется с защитным ограждением.

Станина
Станина станка сделана из особо прочной электрозакаленной стали и состоит из нижней рамы, двигающейся поперечно по двум рельсам, и верхней рамы, крепящейся на нижней. Верхняя рама состоит из поднимающихся захватов с вакуумными присосками; обе рамы приводятся в движение бесщеточными моторами.

Моторизованный конвейерный стол
Нижний стол состоит из моторизованных роликов. Стволы роликов вращаются на суппортах с подшипниками; трансмиссия механическая, цепная. Ролики имеют 2 рабочие скорости: быструю для стандартного рабочего цикла и медленную для отката листов с раскройного стола. Регулировка движения происходит с помощью инвертера.

Рамы из 3 захватов и 9 вакуумных присосок
Рамы состоят из 3 захватов, каждый из них имеет по 3 вакуумных присоски. Захваты соединены механическими балками и рычагами вращения, приводимыми в движение с помощью олеодинамических цилиндров. Захваты поднимаются и подают лист на конвейер, после чего возвращаются в исходное горизонтальное положение.

Загрузка листа
Захват листа производится следующим образом: рама поднимается, с помощью присосок сначала отделяется нижний край листа из пачки, далее, после паузы, отделяется верхний край. Вакуумные присосоки закреплены на специальных шарнирах, которые компенсируют искривления листа в пачке. Каждая присоска может быть закреплена вручную по оси захвата.

Автоматическое выравнивание
Автоматическое выравнивание листа на конвейере происходит при помощи ультразвукового сенсора.
Одновременно с вращением роликов стол смещается поперечно, выравнивая стекло.

Олеодинамическая система

Централизованная, контролируется клапанами безопасности на каждом цилиндре для рам и роликов. Центральный клапан установлен на основании станка.

Вакуумный контур
Состоит из насоса, вакуумного переключателя и соленоидного клапана одностороннего действия, подключенного к присоскам. Каждая присоска оснащена клапаном отключения от основного контура.

Панель управления
Панель управления установлена в рабочей зоне оператора. Панель соединена с электрошкафом, установленным на станине, и контролирует все электрические части. PLC и контроль за осями установлены на компьютере управления раскройным столом.

Технические данные

Толщина стекла  3 – 19 мм
Макс размер стекла  3760 x 2760 мм
Мин размер стекла 2000 x 1600 мм
Скорость подачи стекла: 40 м/мин
Макс толщина пачки: 630 мм
Кол-во позиций захвата: 1
Общий вес станка: ок. 4300 кг
Вес стойки 450 кг
Установленная мощность 9 КВ
Высота рабочего стола 908 (-5 ; +5) мм
Размеры станка (a x b x h): 5900 x 2250 x 2250 мм
Давление воздуха: 7 Бар
Примерное потребление воздуха на лист стекла: 200 Нл

GENIUS 37 CT


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Трехосный автоматический стол раскроя с ЧПУ с одной рабочей головкой для прямого и криволинейного раскроя монолитных стеклянных листов.

Станина
Станок состоит из массивной структуры из сварной стали и имеет неподвижную станину и подъёмный рабочий стол со встроенными подшипниками.

Основные характеристики:
•    Выравнивающие ножки (3+1) покрыты резиной, устойчивой к порезам, они управляются автоматически при помощи электропневматической системы, соединённой с механизмом подъёма рабочего стола; эти ножки имеют двойную функцию опорных ножек для листа (при загрузке и погрузке) и ручных механических выравнивателей (в дополнение к стандартной лазерной системе считывания положения на рабочем столе)
•    Фотоэлементы безопасности по периметру стола соответствуют директивам ЕС.

Портал с режущей головкой
Привод осуществляется от бесщетечных электродвигателей посредством зубчатых ремней и безлюфтовых зубчатых блоков. Зубчатое колесо соединено с зубчатой рейкой из легированной закалённой стали с системой компенсации люфтов. Направляющие скольжения представляют собой цементированные и хромированные шлифованные профили. Направляющие и зубчатые рейки установлены в структуре станка, в пазах, вырезанных металлорежущим станком.

Рабочая головка
•    Вращающаяся ось C с ограниченным углом поворота, приводимая в движение от бесколлекторного электродвигателя посредством зубчатых ремней я и безлюфтовых шкивов.
•    Автоматическая регулировка давления раскроя зависит от скорости раскроя, а реализация усиления давления в начале и в конце раскроя производится при помощи пропорционального клапана.
•    Цифровой дисплей, показывающий давление раскроя, установлен на режущей головке.
•    Автоматическая регулировка давления/подачи смазки на режущий ролик в зависимости от скорости раскроя производится при помощи пропорционального клапана.

Лазерный сканер для считывания формы криволинейной поверхности
Считывание формы криволинейной поверхности производится при помощи системы сканирования по точкам шаблона, который может быть из стекла,дерева, пластика, картона или метала, размещаемого на столе станка.

Основные характеристики:
•    Считывание (при однократном проходе) внешних и внутренних профилей шаблона при отсутствии независимых многократных проходов.
•    Одновременное сканирование до 10 шаблонов, отличных друг от друга.
•    Автоматическая аппроксимация профиля и быстрый переход к резке.

Сканер для считывания положения листа
Оптическое определение нулевой точки листа позволяет определить его координаты без позиционирования упоров, что приводит к сокращению ожидания и обеспечивает максимальную точность обнуления.
Оптическое выравнивание с двойным нулём для резки ламинированного стекла.

Новая система контроля PC- IWNC
Благодаря новой технологии, разработанной компанией «Intermac», ЧПУ полностью инсталлируется в структуре ПК на базе WINDOWS XP.

Основные свойства:
•    Характеристики процессора в зависимости от технологии, представленной на рынке
•    Встроенная плата осей (XP606), легко заменяемая, разработана фирмой «INTERMAC».
•    Плоский жидкокристаллический монитор 15” с плоским экраном, алфавитно-цифровой клавиатурой и мышью.
•    Полная совместимость с сетевыми системами и оптическими и магнитными носителями, представленными на рынке.
•    Встроенный модем.
•    TELESERVICE: полный дистанционный контроль станка для обновления логики, интерфейса, параметров, а также диагностика при помощи Ethernet и Internet.
•    Возможность установки веб-камеры с микрофоном и наушниками.
•    Аппаратное обеспечение, легко доступное на рынке.
•    Невысокая стоимость техобслуживания для клиентов и лёгкость таковых операций.

Новый интерфейс оператора
•    Новый интерфейс оператора сейчас более прост и удобен в управлении благодаря функции TOOLTIP (hot mouse), позволяющей высвечивать текстовые подсказки при перемещении мыши. Другие характеристики:
•    Возможность работы в многозадачном режиме с приложениями, имеющимися в комплекте (IEdit)
•    Высвечивания схемы раскроя во весь экран.
•    Высокая стандартизация, качество и гибкость.

Новая программа оптимизации (IEdit)
Новый редактор раскроя IEdit, выполненный в среде Windows, позволяет производить прямолинейную и криволинейную резку без применения программы-оптимизатора, что особенно удобно при необходимости произвести быстрый раскрой. Основные свойства:
•    Графический интерфейс Windows, быстрый и удобный, с высвечиванием координат, имени профиля, с разными цветами деталей, обрезков и контура резки.
•    Бесконечное количество точек, определяющих профиль.
•    Функция ввода кривых + диагональный раскрой.
•    Функция накернивания (для последующего сверления).
•    Управление криволинейными поверхностями с бесконечным разбиением на точки (для раскроя винила)
•    Импорт и экспорт профилей в формате DXF.

Новая параметрическая библиотека
Параметрическая библиотека позволяет производить автоматическую адаптацию  заданных кривых и последующую оптимизированную резку с управлением непосредственно на станке.

Телесервис
ПК на станке со встроенным модемом имеет возможность дистанционного доступа при помощи сетей Internet и Ethernet, что позволяет исполнять:
•    Диагностику и поиск ошибок
•    Обновление ПО и параметров станка
•    Значительное сокращение стоимости технического обслуживания.
Технические данные

Максимальные размеры стекла:   3760 x 2760 мм
Толщина стекла:        3 - 19 мм
Допуски при позиционировании головы: +/- 0.15/2000 мм
Максимальная скорость раскроя: 150 м/мин
Высота рабочего стола: 900 мм  (-15, +40)
Размеры для транспортировки (L x W x H): 5500 x 2275 x 2250 мм
Давление сжатого воздуха: 7 Бар
Установленная мощность: 5,6 КВ (стол без подъема) ; 6,5 КВ (стол с подъемом) ; 7,8 КВ (стол без подъема с ремнями)
Общий вес: 2700 кг

GENIUS 37 ST


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Сервисный стол без подъема с воздушной подушкой.

Станина
Станина станка представляет собой высокопрочную структуру из электрозакаленной стали со встроенными подшипниками.

 Рабочий стол

Рабочий стол покрыт фетровым материалом с низким коэффициентом трения, а также с отверстиями для выхода воздуха, что служит для облегчения скольжения стекла.

Воздушная подушка

Воздушная подушка создается двумя высокопроизводительными вентиляторными центрифугами с низким уровнем шума. Система оптимизированного распределения воздуха на весь рабочий стол.

Панель управления
Панель управления устанавливается отдельно от стола на гибком проводе. На ней находится кнопка аварийного отключения и некоторые кнопки управления раскройным столом.
Электрошкаф
Устанавливается под рабочим столом.

Технические характеристики:

Толщина стекла:   3 – 19 мм
Общий вес: 2100 кг
Установленная мощность: 4,9 КВ (стол без подъема с ремнями)
Высота рабочего стола: 900 мм (-15, +40)
Размеры для транпортировки (a x b x h): 5500 x 2275 x 2250 мм
Давления сжатого воздуха: 7 Бар
Примерное потребление воздуха на лист: 48 Нл/мин (стол без подъема с рейками разлома и устройством разгрузки);
    16 Нл/мин (стол с подъемом и рейками разлома);
    11 Нл/мин (стол без подъема  с рейками разлома);
    8 Нл/мин (стол с ремнями) ;
    3 Нл/мин (стол с подъемом).
