ADIR C

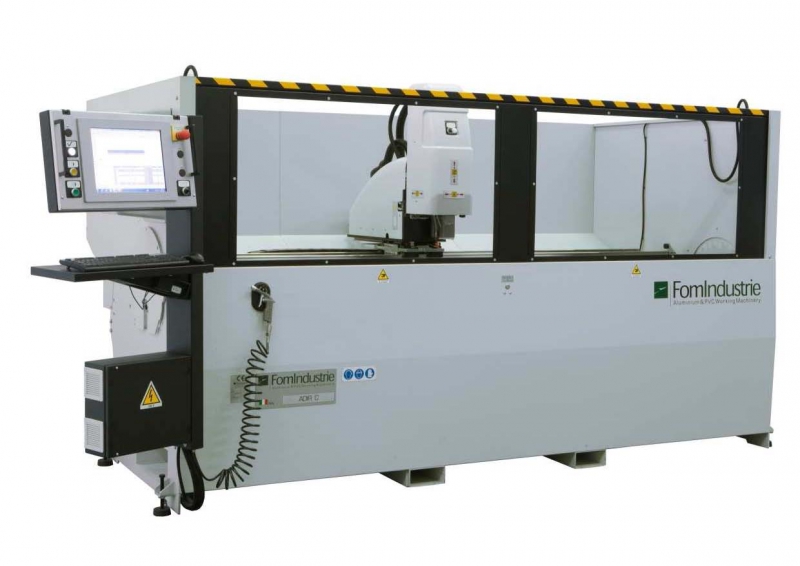

Обрабатывающий центр ЧПУ с 3-мя независимыми осями

Технические характеристики

•  Фиксированные боковые и задняя ограждающие стенки. Опускающийся передний защитный кожух, управляемый пневматически.
• Подставка под управляющий ПК с сенсорным экраном 15”.
•  ЧПУ управляемые независимые оси X, Y, и Z.
•  Перемещение по осям X,Y,Z по линейным высокопрецизионным направляющим.
• Перемещение по оси X посредством сервомотора и привода с зубчатым ремнем, с редуктором высокого давления.
•  Перемещение по осям Z и Y посредством сервомоторов с шарико-винтовой передачей.
•  Пневматическое вращение рабочего стола 0°, 90° до180°.
•  Высота рабочего стола 850 мм.
• Электронное оборудование и сенсорный дисплей с интуитивно-понятным пользовательским интерфейсом.
• Лицензия на программное обеспечение FOMCAM.
• Пневмоприжимы (4шт.) с перемещением по рабочему столу (с двойным давлением + ручные прижимы (2шт.).
• Считыватель позиционирования прижимов на рабочем столе.
• Автоматическая/ручная смена инструмента с конусами ISO 30 (6 инструментов).
• Программное обеспечение автоматически корректирует диаметр и длину инструмента. Максимальная длина инструмента (от начала рабочей части до шпинделя): 130мм.
• Сервомотор ISO 30: 3 кВт – регулировка оборотов: 1000/12000 об/мин.
• Характеристики осей: перемещение по оси X=2675мм, Y=355мм, Z=224мм. скорость перемещения по оси X=25м/мин, Y=13м/мин, Z=11м/мин.
• Рабочий ход фрезы по осям: X = 2675мм, Y = 250мм, Z = 214мм.
• Смазка микро распылением.
• Централизованная смазка шарико-винтовой передачи и линейных направляющих.
• Длина обрабатываемого профиля может превосходить длину рабочего хода по оси X, благодаря пневматическим упорам слева и справа.
• Рабочее давление – 7 бар.
• Потребление воздуха за цикл 43 Nl.
• Ящик для сбора стружки.
• Регулируемые подставки под станок и скобы крепления к полу.
• Комплект для манипуляций при помощи вилкового погрузчика.
• Установленная мощность 3,5 кВт.

Рабочие характеристики

Максимальные размеры профиля для работы:

Консоль управления

Устройства безопасности

Обрабатывающий центр ADIR C имеет европейскую сертификацию в соответствии с директивой 2006/42/CE.Конструкция и дизайн станка соответствует требованиям безопасности европейского союза и основных промышленно развитых стран (США, Канада и т.д.). Станок также соответствует европейским требованиям по безопасности: Directive 2006/42/CE (Machine Directive), Directive 2006/95/CE (LVD) и Directive 2004/108/CE (EMC).Станок также оборудован специальными устройствами безопасности, соответствующими стандартам и правилам по охране здоровья человека на рабочем месте.

Все электрические схемы спроектированы в строгом соответствии с директивами европейского союза: 2006/95/CE (LVD), 2004/108/CE (EMC) и соответствуют применяемым стандартам электрических систем (EN 60204-1, EN 61000-6-2 и EN 61000-6-4). Особенное внимание уделено аварийным системам и устройствам, активизирующим систему предупреждения чрезвычайных ситуаций. В случае возникновения аварийной ситуации, оператор станка видит внешнюю сигнализацию и сообщения на экране ПК. В подобных ситуациях, станок позволяет обеспечить полную безопасность оператору станка и рабочим устройствам в своем составе.

Программное обеспечение:

Программа FOMCAM на основе CADCAM предназначена для работы в среде Windows и решает задачи программирования всех необходимых обработок профиля, которые могут быть выполнены на обрабатывающем центре Adir.

• Подставка под управляющий ПК с сенсорным экраном 15”.
• Графическая визуализация заготовки и всех операций на ней посредством CAD 2D graphic.
• Инструктированный ввод основных операций обработки (отверстие, паз, прямолинейное фрезерование, круглое отверстие, и т.д.).
• Управление параметрическими операциями обработки.
• Простое управление последовательностью операций обработок.
• Автоматическое вычисление оптимального позиционирования прижимов.
• Управляемые архивы инструментов.
• Архивы инструментов и профилей могут быть редактируемы оператором.
• Управление операциями обработок, ранее сохраненных в архиве (макросы).
• Отображение 3D (опционально).

Опциональные аксессуары:

• Инструменты для фрезерования различных диаметров и длин.
• Конусообразные цанги ISO 30 ERG 20 H50.
• Цанги ERG 20 различных диаметров.
• Рециркулируемая подача смазывающе-охлаждающей жидкости с восстановлением в баке.
• Дополнительный прижим (макс. 2).
• Механический упор для обработки на промежуточных углах – между 0° и 180° (механическая регулировка поворота стола).
•  Дополнительное ПО "FOMCAM" для офиса.
• Оптический считыватель штрих-кода и соответствующее ПО для импорта данных.
• Нестандартное электро-питание и частота (стандартный двигатель: 230/400V 3 фазы 50Гц)
• Система версии UL-CSA (приложение включает в себя двигатель с нестандартным напряжением и систему измерения в дюймах).
• Охлаждение электрического шкафа.

Чертеж (rif. 20413110000)
