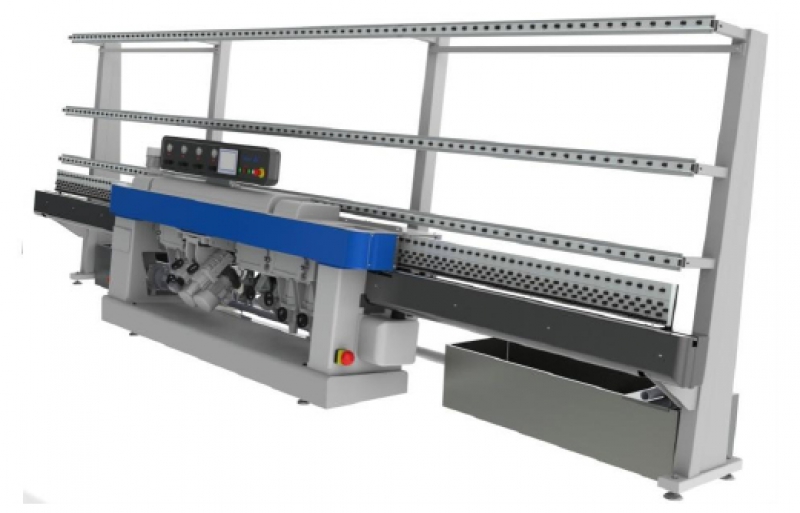

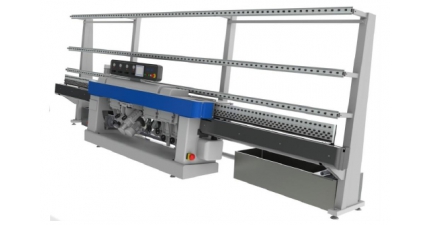

Rock

Благодаря прочной конструкции, станки Rock характеризуются очень высокой скоростью обработки в сочетании с высочайшей точностью и качеством кромки.
Кромочный станок Rock будет служить на протяжении многих лет, даже в условиях наиболее тяжелой нагрузки.
Станина полностью изготовлена из литого чугуна и толстой стали, станок отличается современными технологическими решениями, гарантирующими точность и уменьшающими механический износ, что ведет к сокращению затрат на техобслуживание.
Многие новые решения явились результатом инвестиций в разработку и исследования, они сделали Rock самыми современными станками на рынке, расширив возможности применения прямолинейных кромочников.
Линейка Rock соединила в себе все лучшие характеристики кромочников и изменила историю обработки стекла, открывая новые горизонты.



Конвейер с направляющими из шлифованной стали, перемещающийся на масляных подшипниках. Они гарантируют безупречную точность до наступления полного износа и легко заменяются.




Запатентованные башмаки из двойного материала; корпус выполнен из материала, обладающего повышенной механической прочностью для придания жесткости конструкции и устранении прогибов, а часть, находящаяся в контакте с направляющими, изготовлена из износоустойчивого кевлара.



Станина и металлические части произведены из литого чугуна и толстомерной стали. Они обеспечивают прочность, долгий срок службы, скорость, качество и бесшумную работу.





Шпиндели, полностью изготовленные из литого чугуна, с ременной передачей, закреплены непосредственно на конвейере. Компактная конструкция и применяемые материалы гарантируют отсутствие вибраций и невероятную прочность.



Автоматическое регулирование величины съема посредством ввода параметров оператором на ЧПУ, даже при полной загрузке станка.


Автоматическая централизованная система смазки, управляемая с ЧПУ.




Система сбора воды с ваннами объемом 700 литров, с мощным насосом подачи и независимыми для каждого шпинделя регуляторами потока воды. Ванны станка выполнены из полимерного материала, не подлежащего деформациям, легко очищаемого.



Опция полирования кромки жидким оксидом церия (только для моделей Rock 11 и 10-45) с независимым контуром с ванной, насосом и установкой перемешивания для поддержания во взвеси смеси воды и оксида церия.



Опция независимого привода входного конвейера: эргономичное педальное управление позволяет останавливать и запускать подачу для облегчения загрузки больших или тяжелых заготовок при полной безопасности оператора, не останавливая производство.



Мощный ЧПУ NP500 с интерфейсом, выполненным в виде сенсорного экрана для полного управления станком.



Опция Штрих-кода для быстрого импортирования данных в режиме ETS.


Опция Удаленного доступа для получения обновлений, диагностики и решения проблем, связанных с программным обеспечением. Компания Neptun предлагает сервисные пакеты, позволяющие спокойно работать и значительно экономить средства на техобслуживании на протяжении всего срока службы оборудования.


Эволюция станков для обработки прямолинейной кромки стекла

Запатентованная система "Edge to Shape"™ от Стефано Бавеллони - инновация, которая позволяет вертикальным кромочникам Rock выполнять обработку кромок, контролируя конечный размер и форму заготовок.
Передовой метод заключается во внедрении специальных осей, регулируемых ЧПУ: при подаче листа стекла по входному конвейеру в зону обработки лазерная система измеряет его углы, настраивая угол, под которым подается заготовка. В режиме реального времени та же лазерная система измеряет каждую последующую сторону заготовки, и ЧПУ автоматически задает оставшиеся углы и съем для получения желаемых размеров.

КВАДРИРОВАНИЕ
при включении функции квадрирования станок автоматически измеряет 4 угла входящего листа стекла и запускает его в конвейер точно под углом 90°.

EDGE ТО SHAPE™
Обработка кромки - это еще не все; Edge То Shape™ позволяет задавать окончательную геометрию детали, вводя в ЧПУ требуемые размеры готового стекла и величину углов.



Технические характеристики системы Edge to Shape™

Допуски в диагоналях

± 0,3 mm/m

Допуски в параллелизме

± 0,5 mm/m

Максимальное квадрирование B/H (Основание к высоте)

3:1

Максимальные размеры квадрирования (L=входной элемент)

L+1000 mm

Минимальные размеры квадрирования с функцией ETS

400x400 mm

Рабочая скорость с функцией ETS

0.5ч2 m/min



МОДЕЛИ



ROCK 8
Прямолинейный вертикальный станок с 8 шпинделями для плоской кромки с полированными фасками или для снятия широкой фаски до 10 мм с промышленной полировкой.




ROCK 11
Прямолинейный вертикальный станок с 11 шпинделями для плоской кромки с полированными фасками или для снятия широкой фаски до 10 мм с промышленной полировкой.




ROOK 10-45
Прямолинейный вертикальный станок с 10 шпинделями для плоской кромки с полированными фасками или для снятия широкой фаски до 40 мм с регулируемым углом 04ч45°.

модель



размеры, мм

Количество шпинделей

Вес, кг

Мощность, кВт

Минимальный размер стекла, мм

Толщина стекла, мм

Скорость обработки, м/мин

Rock 8

2363x1443x7148

8

3800

21

50

3-40

0,5-5

Rock 11

2363x1443x8083

11

4350

25

50

3-40

0,5-5

Rock 10-45

2363x1500x8083

10

4350

21

65

3-40

0,5-5
