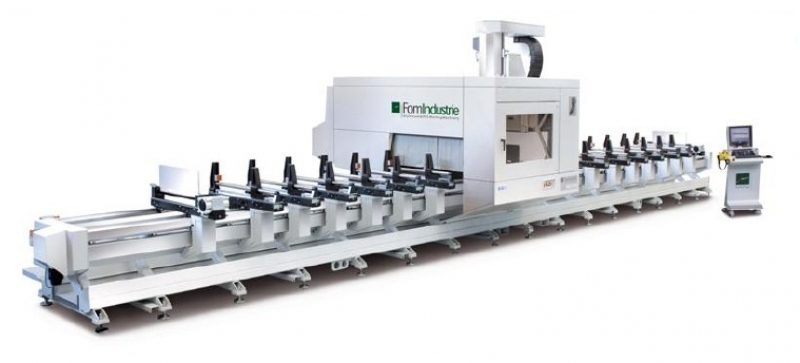

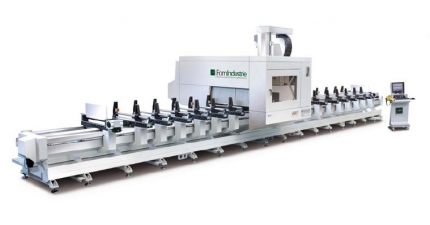

AXEL

Технические характеристики

Конструкция
Конструкция представляет собой базу станка с кареткой суппорта на задней части. Обе детали изготовлены из сварной стали, надлежащим образом стабилизированной после каждой стадии работы, что обеспечивает отсутствие внутреннего трения; размеры деталей гарантируют стабильное и точное выполнение операций.
Скольжение валов по осям
Скольжение валов по осям осуществляется по высокоточным надёжным направляющим с блоками реверсивных шариков, оборудованным маслосборным кольцом и имеющим среднюю/высокую предварительную нагрузку.
Привод осевых валов
Независимые осевые валы управляются сервоприводом с бесщёточными двигателями Yaskawa посредством:

• Системой реечной передачи для оси Х (продольное перемещение)
• Высокопрецизионного реверсивного шарикового винта и предварительно нагруженной направляющей для вала Y (перпендикулярное перемещение) и Z (вертикальное). Привод вала Z оснащён электромагнитным тормозным устройством, которое включается при отключении магистрального питания.

Головка электрошпинделя

Оптимально компактна по размерам. Система скольжения. Система очистки с энкодером прямого считывания размеров гарантирует максимальную точность при позиционировании для обработок.

Электрошпиндель

Электрошпиндель, разработанный компанией Fom Industrie, обеспечивает высококачественную работу, как при малом количестве оборотов, так и на высокой скорости, являясь универсальным для разных типов обработки. Электрошпиндель на 10 кВт(S1) имеет постоянный крутящий момент, систему жидкого охлаждения, оси движения С и D для выполнения обработок по 5-ти осям. Скорость 17000 об/мин. (регулируемая), система охлаждения, датчик присутствия инструмента. Инструменты устанавливаются на электрошпиндель механически и снимаются при помощи гидравлической системы. Задний и фронтальный подшипники, рассчитанные на высокую скорость работы гарантируют строгий контроль за осевыми и радиальными передвижениями электрошпинделя во время работы. Скорость вращения шпинделя управляется посредством статического инвертора частоты, который состоит из:

•  Дисплея, для визуализации возможных проблем и диагностики
• Защитного устройства от электроперегрузок
•  Системой слежение за целостностью инструмента
• Защиты от прекращения подачи электроэнергии

Опция:

• Электрошпиндель 13,2кВт, 17.000об/мин и держатель HSK 50

Смазка инструмента
Можно использовать одну из двух систем смазки. Обе системы интегрированы в электрошпиндель: эмульсионная смазка с возможностью восстановления и системой отделения стружки или смазки чистым маслом посредством распылительного устройства (минимальная смазка).

Магазин инструментов
Расположен в защищённой заслонкой части каретки. Магазин инструментов имеет 12 отверстий. Может вращаться в обоих направлениях и оснащён датчиком для определения положения. Вращательное движение регулируется статическим преобразователем (инвертором) частоты, что гарантирует большую точность и скорость установки

Рабочая область

Располагается на базе станка и состоит из следующего:
Пневматических зажимных патрона для фиксации профилей, скользящим по заземлённым стержням круглого сечения, имеющим шаровое шарнирное соединение и пневматическую фиксацию. Движение/установка контролируется электронно с определённым алгоритмом, в зависимости от работы головы. Прижимы имеют систему быстрой смены и регулировку по вертикали.
Есть возможность установки дополнительных прижимов.

Внутри станины возможна установки моторизованного конвейера для удаления стружки и обрезков (опция).

Электрический шкаф

Оснащен фильтрами для защиты от пыли и различных помех (EMQ); внутри располагаются приводы, инверторы, ЧПУ карта, а также другие органы управления, электропитания и безопасности центра. Уровень защиты от пыли и влаги - IP 55.

Устройства защиты и безопасности

В соответствии с европейской директивой 98/37/EC и последующих исправлений, система безопасности центра состоит из:

• Защитные наушники
• Механические датчики и сенсоры для безопасности во время работы на двух станциях одновременно
• Барьер безопасности с фотоэлементами или лазерный сканнер
• Задний и боковые барьеры безопасности с закрывающейся дверью

Консоль управления
Подвижная, полки для мыши с обеих сторон, с подставкой для клавиатуры. Соединена с электрическим шкафом.




Персональный компьютер PENTIUM состоит из:

•  Цветной дисплей с плоским экраном TFT 17’’.
•  USB английская клавиатура
•  Windows операционная система на английском
•  Оптическая USB мышь
•  2 серийных порта
•  8 USB порта (6 сзади, 2 фронтальных)
•  Ehernet сетевая карта: 10/100 Mbps
•  Сканер этикеток (опционально)
•  Удалённое устройство с дисплеем для отображения
• движения вала (по запросу)

Выполняемые программы:

• Microsoft Windows
• FSTCAM версия для 5 осей
• FST MI

FSTCAM 5 версия для 5 осей

Графический интерфейс, выполнен на основе операционной системы Windows. Позволяет программировать обработки профилей. Генерирует информацию, поступающую из ЧПУ программ.

Особенности программы:

• Проста в изучении и использовании, универсальная
• 3D моделирование профилей, инструментов и операций обработок
• Отображение расположения заготовки в станке
• Создание повторяющихся операций станка
• Управление расположения прижимов и их работой
• Библиотека обработок
• Библиотека профилей в формате DXF
• Оптимизация позиционирования прижимов
• Автоматическое распознавание штрих-кода
• Интеграция в программу ProF2 (оконная программа)
• Управление линией распила и обрабатывающим центром
• Обработка по 5-ти осям

Документация

Каждый станок поставляется с распечатанной документацией:

• Инструкция по эксплуатации со всеми электрическими и пневматическими схемами.
• Инструкция по эксплуатации для блока управления.

Технические характеристики:

Рабочая зона

Показатели рабочей зоны рассчитывались с длиной инструмента 140мм.
