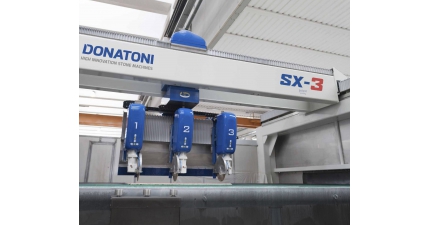

Donatoni SX-3 является инновационным многопильным центром с ЧПУ, разработанным и запатентованным компанией DONATONI MACCHINE (Италия). Центр SX-3 с 3-мя режущими головами и 11 осями (7 из которых интерполированы) является идеальным решением для оптимизации раскроя слябов, и обеспечивает высокую гибкость в решении любых производственных задач.
Все под контролем и с высокой точностью:
.jpg)
.jpg) |
Управление станком • Интерфейс оператора с ПК и сенсорным экраном 15 дюймов • USB порт для передачи файлов • Ручное управление перемещением всех осей |
.jpg) |
Система MOVE Инновационная система вакуумных присосок на рабочей голове для перемещения отрезанных кусков. Ее использование позволяет оптимизировать работу и увеличить производительность. |
.jpg) |
Система SLAB THICKNESS Система автоматического определения толщины сляба: средние размеры слябов передаются на компьютер станка с мгновенным обновлением параметров реза. |
.jpg) |
Система DISK PRESETTING Эта система позволяет считывать в автоматическом режиме диаметр диска. Считанные размеры направляются в компьютер станка для обновления данных оси Z, что позволяет с высокой точность производить резы как вертикальные, так и наклонные, учитывая износ диска. |
.jpg) |
Система FOTOLASTRA Система фотографирования сляба при помощи фотокамеры, расположенной над станком и специальной программой отображения.
Её применение позволяет оптимизировать использование размеров сляба и выполнять пиление, избегая возможные дефекты, и следовать рисунку камня. Файлы DXF могут быть сгенерированы с помощью программы Cad Cam на внешнем ПК или с помощью следующих программ: Parametrix, Esycut, Easystone Basic или Premium Программы поставляются по запросу клиента, и импортируются на станок посредством сети предприятия LAN, ключа USB или сети wireless. |
|
|
.jpg)
.jpg)
.jpg)
Технические характеристики
|
Общее количество осей |
11 |
|
Кол-во интерполируемых осей |
7 |
|
Ход каретки, ось X |
3900 мм |
|
Ход моста, ось Y |
2800 мм |
|
Ход головки, ось Z |
200 мм |
|
Поворот моста со шпинделями |
-182° / +182° |
|
Наклон центрального шпинделя, ось А |
0° / +47° |
|
Минимальная/максимальная дистанция между шпинделями |
90/1420 мм |
|
Максимальная грузоподъемность вакуумных присосок |
600 кг |
|
Размеры ленты для раскроя |
2400x6000 мм |
|
Размеры загрузочной ленты |
2400x4100 мм |
|
Минимальный/максимальный размер диска |
300/400 мм |
|
Максимальная глубина реза |
110 мм |
|
Мощность мотора диска |
17/S6 кВт |
|
Вращение инструмента с инвертором |
0/3000 Об/мин |
|
Максимальная скорость оси X |
40 м/мин |
|
Максимальная скорость оси Y |
40 м/мин |
|
Максимальная скорость оси Z |
8 м/мин |
|
Максимальная скорость конвеерной ленты |
15 м/мин |
|
Потребление воды |
100 л/мин |
|
Стандарт напряжения |
400/50 В/Гц |
|
Полный вес станка |
18500 кг |
