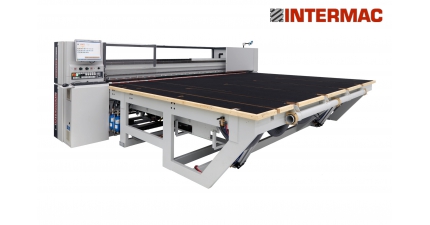

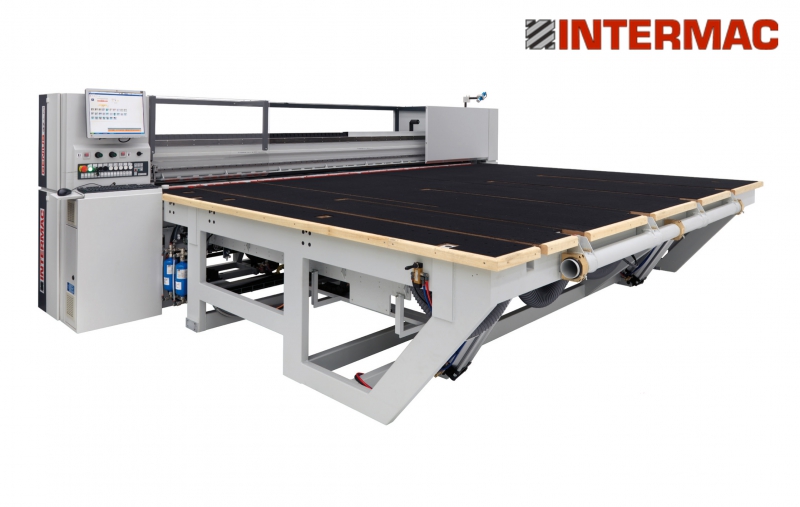

Genius LM

 Стол для раскроя многослойного стекла с ЧПУ, с тремя контролируемыми осями, для прямолинейной резки ламинированного стекла. Полностью автоматический рабочий цикл состоит из 3 этапов: резка, разлом и обрез пластиковой пленки. Стол также может использоваться для резки монолитного стекла, в этом случае рабочий цикл состоит из двух этапов: резка и разлом.

 Рабочий стол

 Станина станка представляет собой прочный электросварной стальной каркас; рабочая поверхность покрыта устойчивым к надрезам войлоком.  Кроме этого, в состав стола входят:
•Воздушная подушка, создаваемая с помощью мощного центробежного вентилятора с низким уровнем шумов
•Убирающиеся вниз выравниватели стекла расположенные по длинной стороне заготовки.
•Мост с автоматической измерительной системой, оборудованный упорами. Автоматические упоры устанавливаются на мосту измерительной системы, который перемещается под столом, обеспечивая полное освобождение рабочей поверхности стола. Мост перемещается при помощи мотора и перемещается по хромированной панели, имеет высокую степень контроля.
•Упоры для выравнивания листов в соответствии с циклом раскроя.
•Пневматические устройства для загрузки и выгрузки листов стекла.

Мост резки
Мост cделан из очень прочной, стальной, электросварной конструкции, направляющие загрузчика обработаны на станке с ЧПУ, что гарантирует прямолинейность.

Рабочие элементы стола и технология раскроя:
Безщеточный электродвигатель, приводимый в движение шкивом с зубчатым ремнем, с нулевым люфтом  и армированными полиуретановыми ремнями жесткого привода. Верхний узел оснащен направляющим роликом для автоматического разлома нижнего листа. Кроме того, свободная или наклонная резка облегчается благодаря фотоэлементу, автоматически определяющему начало и конец листа. В состав узлов входят две режущие головки с пневматическим регулированием усилия раскроя и смазки.
*Режущая головка перемещается на подшипниках с низким коэффициентом трения.

* Ролик для разлома нижнего листа расположенный на верхней режущей головке.

* Электропневматические управляемые рейки разлом для разлома верхнего листа стекла. Имеется возможность выравнивать стекло в процессе раскроя.


*Инфракрасная лампа сверхскоростного накаливания для нагревания пластиковой пленки Прижимной узел с обрезиненными участками, предназначенный для удерживания стекла во время обрыва пластиковой пленки
 *Электропневматические управляемые присоски для отделения пленки ПВБ.




Панель управления

Стол для резки ламинированного и монолитного стекла с ЧПУ соединен с персональным компьютером с интерфейсом Windows. Оснащен CD ROM, модемом, Ethernet платой, 19" монитором, операционной системой Windows XP, графическим редактором, OTD оптимизатор программного обеспечения, отображение диаграмм процесса резки на дисплее.



ОСНОВНЫЕ ОПЦИИ:


GCR устройство (Grinder Coating Removal)



Механическое устройство для удаления слоя низкоэмиссионного материала с помощью приводимой во вращение электродвигателем абразивной чашки диаметром 20мм, оснащенной регулируемой системой компенсации износа.



Лазерная система разметки для диагональной резки стекла.



Запатентованное вертикальное подъемное устройство

Вертикальное подъемное устройство (патент Intermac) позволяет поднимать лист ламинированного стекла, обеспечивая поворот отрезанной заготовки для выполнения резки по оси «Y». Такое решение позволит оптимизировать использование рабочего пространства не в ущерб производительности.

Транспортные ремни на входе

Ременная система на входе модуля резки позволяет оператору не покидать место управления станок и разгрузки готовой продукции, обеспечивая таким образом высокую производительность. Автоматическое перемещение отрезанной заготовки вплоть до последнего листа.
