Структура

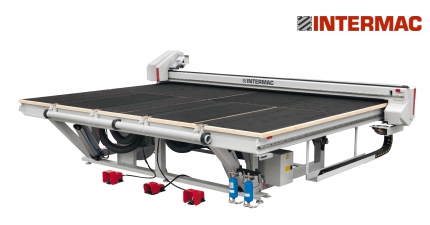

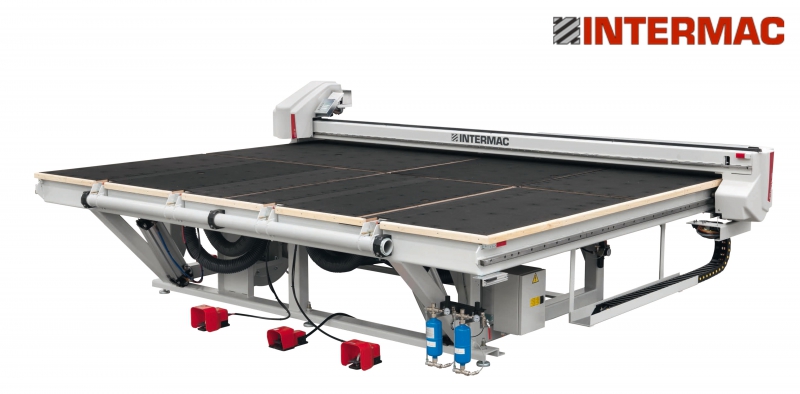

Станок состоит из массивной структуры из сварной стали и имеет неподвижную станину и подъёмные опоры.
Основные характеристики:
•Станина выполнена в виде жесткой шлифованной структуры, на которую накладываются шлифованные деревянные панели, покрытые фетровым материалом с низким коэффициентом трения, а также с отверстиями для выхода воздуха, для облегчения скольжения стекла.
•Воздушная подушка порождается высокопроизводительным вентилятором с низким уровнем шума.
•Система загрузки и выгрузки листов имеет наклонную опоры для загрузки заготовок.
•Фотоэлементы безопасности по периметру стола соответствуют директивам ЕС.
Портал с режущей головкой
Привод осуществляется от бесщеточных посредством зубчатых ремней. Зубчатое колесо соединено с зубчатой рейкой из легированной закалённой стали с системой компенсации люфтов. Направляющие скольжения представляют собой цементированные и хромированные шлифованные профили. Направляющие и зубчатые рейки установлены без компенсирующих пластин к станине станка.
Рабочая головка
.jpg)
•Вращающаяся ось C с неограниченным углом поворота, приводимая в движение от бесколлекторного электродвигателя посредством зубчатых ремней и безлюфтовых шкивов.
•Автоматическая регулировка давления раскроя. Механизм контроля рабочего давления позволяет точно регулировать усилие развиваемое режущим роликом от начала и до конца резки, при этом производится автоматическое управление опережением усилия в зависимости от траектории.
•Цифровой дисплей, показывающий давление раскроя, установлен на режущей головке.
•Автоматическая регулировка подачи масла на режущий ролик в зависимости от скорости и траектории раскроя.
Рейки разлома
Рейки разлома (N°2 поперечная + N°1 продольная) по осям Х и Y на рабочем столе приводятся в движение педалями, расположенными на полу (пневматический механизмом).
Опоры для загрузки заготовок
Опоры предназначены для загрузки/разгрузки заготовок. Автоматическая система позиционирования листов стекла позволяет сократить начало цикла.
Лазерный сканер для считывания формы криволинейной поверхности
.jpg)
Считывание формы криволинейной поверхности производится при помощи системы сканирования по точкам шаблона, который может быть из стекла, дерева, пластика, картона или метала, размещаемого на столе станка.
Основные характеристики:
•Считывание (при однократном проходе) внешних и внутренних профилей шаблона при отсутствии независимых многократных проходов.
•Одновременное сканирование до 10 шаблонов, отличных друг от друга.
•Автоматическая аппроксимация профиля и быстрый переход к резке.
Сканер для считывания положения листа
Оптическое определение нулевой точки листа позволяет определить его координаты без позиционирования упоров, что приводит к сокращению ожидания и обеспечивает максимальную точность обнуления.
Оптическое выравнивание с двойным нулём для резки ламинированного стекла.
Раскрой винила
Станок обеспечивает превосходное качество раскроя винила.
Новая система контроля PC- IWNC
Благодаря новой технологии, разработанной компанией «Intermac», ЧПУ полностью инсталлируется в структуре ПК на базе WINDOWS XP.
Основные свойства:
•Характеристики процессора в зависимости от технологии, представленной на рынке
•Встроенная плата осей (XP606), легко заменяемая, разработана фирмой «INTERMAC».
•Плоский жидкокристаллический монитор 15” с плоским экраном, алфавитно-цифровой клавиатурой и мышью.
•Полная совместимость с сетевыми системами и оптическими и магнитными носителями, представленными на рынке.
•Встроенный модем.
•TELESERVICE: полный дистанционный контроль станка для обновления логики, интерфейса, параметров, а также диагностика при помощи Ethernet и Internet.
•Возможность установки веб-камеры с микрофоном и наушниками.
•Аппаратное обеспечение, легко доступное на рынке.
•Невысокая стоимость техобслуживания для клиентов и лёгкость таковых операций.
Новый интерфейс оператора
•Новый интерфейс оператора сейчас более прост и удобен в управлении благодаря функции TOOLTIP (hot mouse), позволяющей высвечивать текстовые подсказки при перемещении мыши. Другие характеристики:
•Возможность работы в многозадачном режиме с приложениями, имеющимися в комплекте (IEdit)
•Высвечивания схемы раскроя во весь экран.
•Высокая стандартизация, качество и гибкость.
Программа оптимизации (IEdit)
.jpg)
Новый редактор раскроя IEdit, выполненный в среде Windows, позволяет производить прямолинейную и криволинейную резку без применения программы-оптимизатора, что особенно удобно при необходимости произвести быстрый раскрой. Основные свойства:
•Графический интерфейс Windows, быстрый и удобный, с высвечиванием координат, имени профиля, с разными цветами деталей, обрезков и контура резки.
•Бесконечное количество точек, определяющих профиль.
•Функция ввода кривых + диагональный раскрой.
•Функция накернивания (для последующего сверления).
•Управление криволинейными поверхностями с бесконечным разбиением на точки (для раскроя винила)
•Импорт и экспорт профилей в формате DXF.
Новая параметрическая библиотека
Параметрическая библиотека позволяет производить автоматическую адаптацию заданных кривых и последующую оптимизированную резку с управлением непосредственно на станке.
Телесервис
ПК на станке со встроенным модемом имеет возможность дистанционного доступа при помощи сетей Internet и Ethernet, что позволяет исполнять:
•Диагностику и поиск ошибок
•Обновление ПО и параметров станка
•Значительное сокращение стоимости технического обслуживания.
