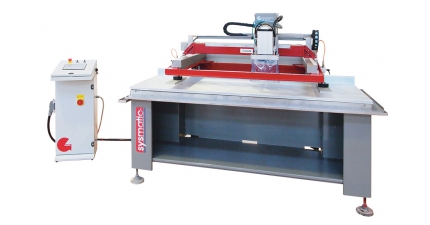

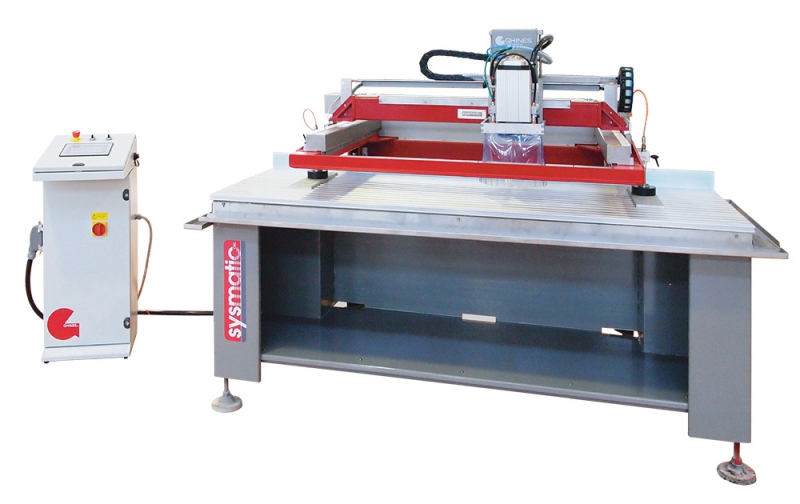

Ghines Sysmatic

 НАЗНАЧЕНИЕ:
Компактные размеры позволяют легко установить станок без необходимости подготовки фундамента. Станок выполняет сверление, профилирование и полирование любых форм изделий (овальные, круглые, квадратные или другие формы). На станок можно укладывать слэбы длиною более 3500 мм. Столешницы с максимальным размером 750 х 600 мм могут быть изготовлены с различными формами и любым видом кромки. Кроме того, станок может изготавливать барельефы и делать надписи.
Программирование остается простым, интуитивно понятным и очень практичным на каждом этапе. Заготовка может быть закреплена надежно двумя способами: механически и с помощью вакуумных присосок.
ПРОСТОТА УСТАНОВКИ: НЕ ТРЕБУЕТ ФУНДАМЕНТА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий стол
- Алюминиевый, с пазами для механического крепления
- Перемещение по осям:
• Ось Z – 150 мм;
• Ось Х – 840 мм;
• Ось У – 700 мм.
- Размеры слэба:
• Толщина 50 мм макс (на вакуумных присосках)
• Толщина 100 мм макс (на рабочем столе)
• Ширина 1200 мм макс
Ограничений по длине слэба нет!
Размер заготовки:

• Вырезы под мойку (круглые овальные, квадратные): 880 х 700 мм
• Столешницы (круглые, овальные, квадратные): 750 х 600 мм

Структура
- Станина, верхняя рама и мост изготовлены из нержавеющей стали с антикоррозийным покрытием.
- Габариты и вес: 2200х1300х1300 мм – 480 кг
Линейные направляющие
Закалённые, с 4-мя шариковыми подшипниками
Шпиндель
- Электрошпиндель мощностью 2,2 кВт
- Нержавеющая сталь
- Крепление ½ дюйма
- Обороты: 1500-14000 об/мин
- Внутреннее и внешнее охлаждение
Крепление заготовки
 - Вакуумная система:

• 2 присоски d=180 мм
• 2 присоски d=120 мм
• 2 присоски d=92 мм

- Механические зажимы, регулируемые в двух направлениях.
Перемещение по осям
Шаговые двигатели, управляемые ПЛК
Вода
- Охлаждение инструмента: внутреннее и внешнее
- Пистолет для смыва
- Потребление воды: минимум 15 л/мин
- Давление: минимум 2 бар.
Источник питания и воздуха
- 380 50/60 Гц 3-х фазное или 220В 50/60 Гц 3-х фазное
- Пневматика: давление 3 бар
- Потребление воздуха: 20 л/мин
Стандартная комплектация
- 1 переходник d=22,2 мм
- Переходник ½ дюйма М R=16
- Инструкция по эксплуатации
- Набор сервисных ключей
- Вакуумные присоски
- Предохранители и винты
- Длинный фартук
Панель управления

- Кнопка «СТАРТ»  - Кнопка включения вакуумного насоса - Кнопка «ЭКСТРЕННЫЙ СТОП»  - ЖК Экран

Доступное программное обеспечение

	- Кнопка «СТАРТ»  - Кнопка включения вакуумного насоса - Кнопка «ЭКСТРЕННЫЙ СТОП»	- ЖК Экран
	GCAM позволяет импортировать DXF файлы

 Преимущества станка  модель «СИСМАТИК»

1. Прочная конструкция для максимальной точности
2. Ограниченные размеры позволяет установить станок в любом помещении. Размеры станка 2200x1300x1300 мм
3. Не имеет ограничений по длине обрабатываемого слэба, сопоставляя таким образом весьма конкурентоспособный альтернатив большим и более дорогим ЧПУ станкам.
4. Герметичный и охлажденный водой шпиндель с внутренней подачей воды для охлаждения инструмента, обеспечивающего лучшую полировку и лучший ресурс инструмента.
5. Интерполяция 3-ех осей, контролируемые одновременно.
6. Простое, доступное программирование с помощью предустановленных шаблонов.
7. Включает инструкцию по программированию!
8. 840 'x' x 700 'y' x 150 'z' мм – реальное  перемещение  по осям
9. Выполняет вырезы одним проходом до 5 см толщиной
10.Обрабатывает внутренний торец отверстий.
11.Полирует внутренний торец отверстий.
12. Может производить столы небольших размеров (круглые, овальные, прямоугольные), до макс. разм. 750x600 мм.
13. Может делать надписи.
14. Может делать барельефы
15. Может делать каннелюры.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
- Внутренний вырез круглый/овальный
- Внешний вырез круглый/овальный
- Внутренний вырез квадратный/прямоугольный
- Внешний вырез квадратный/прямоугольный
- Двойной внутренний вырез квадратный/прямоугольный
- Асимметричный внутренний вырез.
- Линейное и кольцевое сверление для крана
- Параллельные канелюры (также с наклоном, то есть с вариацией на оси – Z)
- Импорт DXF
- Чертеж свободного проектирования (с линиями и изгибами)
- Описание с фиксированной координатой Z (на данный момент, 6 фонтов в наличии)
- Обнижение для стока воды
ОПИСАНИЕ С НЕФИКСИРОВАННОЙ КООРДИНТОЙ И БАРРЕЛЬЕФ (ОПЦИЯ)
Для этих 2 функций станок может воспользоваться чужими программными обеспечениями, как ALPHACAM, ARTCAM, TAGLIO, и т.д. В этом случае программирование происходит в этих программных обеспечениях. Для того, чтобы станок Сисматик мог прочесть программы нужен плагин (посптроцессор). В данное время в наличии постпроцессор для ALPHACAM, но мы можем – под запросом – поставлять и другие постпроцессоры.

Технические характеристики

ХОД ПО ОСЯМ

• Перемещение по Х мм 840
• Перемещение по У мм 700
• Перемещение по Z мм 150

РАБОЧАЯ ЗОНА

• Рабочая поверхность по длине мм без ограничений
• Рабочая поверхность по ширине мм 1200
• Максимальная толщина заготовки мм 50 (на вакуумных присосках) 100 (на рабочем столе)

НЕСУЩАЯ КОНСТРУКЦИЯ

• Установочные габаритные размеры мм 2200x1300x1300
• Масса кг 480

РАБОЧАЯ ГОЛОВА

• Мощность шпинделя кВт 2,2
• Скорость вращения шпинделя об/мин 1500-14000
• Крепление - 1/2
• Максимальный вертикальный ход шпинделя мм 150
• Охлаждение инструмента - водяное

ПИТАНИЕ ОБОРУДОВАНИЯ

• Напряжение В 380 (или 220)
• Частота тока Гц 50
• Потребление воздуха л/мин 20
• Потребление воды л/мин 15
