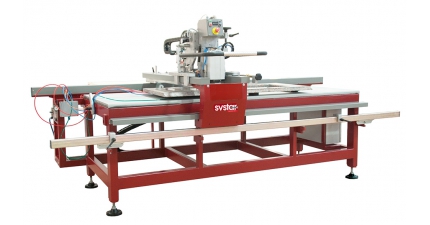

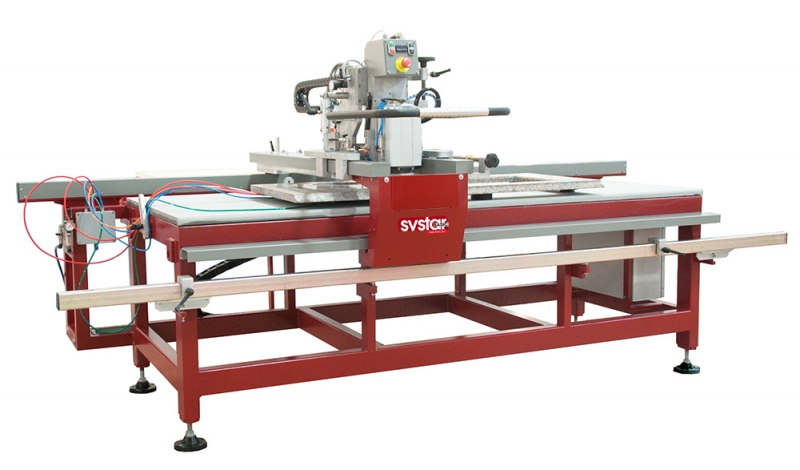

Ghines Systar Basic

НАЗНАЧЕНИЕ:
Прочный и тщательно разработанный станок, который может выполнять все виды обработок, необходимые небольшому каменному производству: профилирование и полировка, как внутренние, так и внешние, фацет, сверление отверстий под смеситель, вырезка отверстия под раковину и щелевых отверстий на кромке, выполнение обнижений и канавок для воды, вертикальные распиловки и распиловки под 45°, полировка кромки и фацета.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Данный станок нашел широкое применение на небольших и средних предприятиях камнеобрабатывающей индустрии в качестве универсального станка.С помощью этого станка можно без труда обработать любой кухонный или туалетный топ, арки, подоконники, ступени, могильные камни и т.д.
ПРИНЦИП ДЕЙСТВИЯ:
Рабочая голова, работающая с помощью мощного и надежного электрошпинделя, обладает внутренним и наружным водяным охлаждением. Рабочая голова станка Systar Basic установлена на высокоточных ортогональных направляющих.
Продольная направляющая из нержавеющей стали. По ней скользят призматические роликоподшипники. Поперечные направляющие выполнены из закаленной стали, с электрохимической защитой от коррозии. По ним скользят шариковые каретки. Точность считывания 0,1 мм.
Оба перемещения имеют механические регулируемые концевики, а также могут быть блокированы с помощью специальных пневматических поршней, управляемых с пульта управления. После блокировки, можно провести микрометрическую градуировку с помощью специальной рукояти.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ SYSTAR:
• Максимальная длина обработки прямолинейной кромки: 3000 x 1100 мм
• Максимальная длина резки (также под 45°): 3000 мм
• Максимальная длина полировки (также под 45°): 3000 мм
• Максимальная толщина слэба для резки: 40 мм
• Максимальная толщина слэба для профильной обработки: 60 мм (учитывая вакуумные присоски)
ПРОСТОТА УСТАНОВКИ: НЕ ТРЕБУЕТ ФУНДАМЕНТА
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ РАБОЧЕЙ ГОЛОВЫ:

Рабочая голова состоит из электрошпинделя, поддерживаемого алюминиевой структурой, которая позволяет ему осуществлять движение установки на трех осях. Микрометрическая установка инструмента по высоте обеспечивается с помощью специального редукторного электродвигателя. Поднятие рабочей головы для замены инструмента обеспечивается пневматической системой (для безопасности включается только при одновременном нажатии двух рычагов) с устройством автоматической блокировки, когда станок выключен.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ШПИНДИЛЯ
• Электрошпиндель: 2.2 кВт с внутренним водяным охлаждением.
• Крепление: ½” gas F
• Скорость вращения: от 1500 до 12500 об/мин (контролируется инвертером)
• Вертикальное перемещение с помощью маховика
• Вертикальный ход шпинделя: 100 мм
• 3 положения:
o Вертикальное
o Наклон на 45°
o Горизонтальное
• Ручные блокировки перемещения на осях
• Автоматическое внутренне и внешнее охлаждения инструмента
НЕСУЩАЯ СТРУКТУРА
• Стальная трубчатая рама, защищена термопластической краской
• Размеры (с поднятым шаблоном-держателем): 3500x 2360 x 1650мм, кг. 680 кг
• Откидывающийся шаблон-держатель: 2000 x 600 мм
НАПРАВЛЯЮЩИЕ ДЛЯ ПЕРЕМЕЩЕНИЯ ГОЛОВЫ
• Продольное перемещение: рельсы из закаленной стали, покрытые антикоррозийной защитой с каретками с рециркуляцией шариков
• Поперечное перемещение: рельсы из закаленной стали, покрытые антикоррозийной защитой с каретками с рециркуляцией шариков
ОРТОГОНАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ГОЛОВКИ
• Регулируемые упоры для ограничения рабочей зоны
• Блокировка рабочей головки с возможностью ручной регулирования
СИСТЕМА ПОДАЧИ ВОДЫ
• Охлаждение инструмента:  Внешняя (два гибких шарнирных шланга) и внутренняя через шпиндель
• Пистолет для подачи воды
• Требуется подключение к водопроводной сети (минимальная подача 15 л/мин)
ПОДКЛЮЧЕНИЕ
• Электрическое: 230 В–50/60 Гц однофазное
• Пневматическое: давление 3 бар
• Подача воздуха: 20 л/мин
• Давление воды: давление 2 бар
КОМПЛЕКТАЦИЯ
• 1 соединение Ø 22,2 мм с внутренним водяным охлаждением
• Упорные ролики Ø 37 и Ø 39
• Руководство по эксплуатации и обслуживанию
• Масленка
• Набор ключей
• Плавкие предохранители и болты
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

СТАНДАРТНЫЕ ШАБЛОНЫ Шаблоны изготовлены из нержавеющей стали высокоточной лазерной резкой. Предназначены для установки на шаблоно-держатель.  По запросу клиента могут быть изготовлены шаблоны требуемых размеров и форм.

ВАКУУМНОЕ УСТРОЙСТВО  Приспособление для закрепления заготовки на рабочем столе.  • Эжекторный насос  • Регулятор давления  • Манометр  • Присоски:  6 Ø 90 и 2 Ø 70 • Соединительные шланги:  4 м, Ø 6 мм  • Вес: 4 кг

ДОПОЛЬНИТЕЛЬНАЯ ПРИСОСКА Линейная вакуумная присоска для изготовления карнизов, плинтусов, бортиков • Конструкция: ПВХ с алюминиевыми вставками  • Размеры: 1300 x 140 x 70 mm  • Вес: 8.2 кг  • Максимальные размеры обрабатываемой планки: длина: 1300 мм; высота: зависит от типа профиля • Крепление присоски: вакуумное с противоскользящими полосками

Технические характеристики:

РАБОЧАЯ ЗОНА

• Рабочая поверхность по длине мм 3100
• Рабочая поверхность по ширине мм 1100
• Максимальная толщина заготовки  мм  60

НЕСУЩАЯ КОНСТРУКЦИЯ

• Установочные габаритные размеры  мм  3500х2360х1650
• Масса  кг  680

РАБОЧАЯ ГОЛОВА

• Мощность шпинделя  кВт  2,2
• Скорость вращения шпинделя  об/мин  1500-12500
• Крепление  -  1/2
• Максимальный вертикальный ход шпинделя  мм  100
• Охлаждение инструмента  -  водяное

ПИТАНИЕ ОБОРУДОВАНИЯ

• Напряжение  В  220
• Частота тока  Гц  50
• Потребление воздуха  л/мин  150
• Потребление воды л/мин  15
