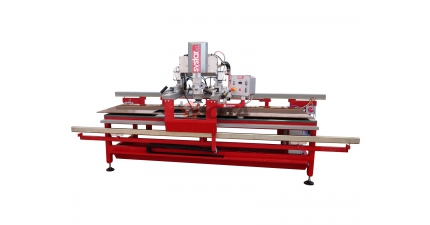

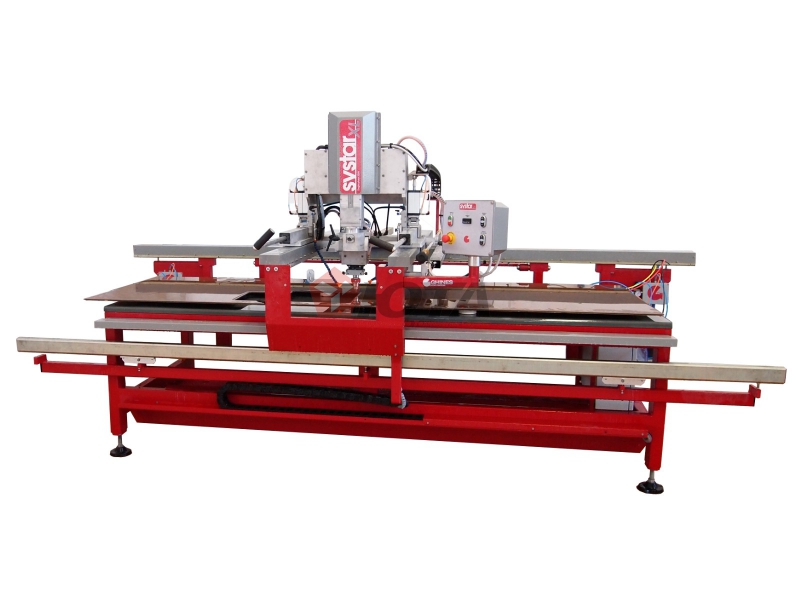

Ghines Systar XL

Прямолинейная резка	Резка под 45°	Сверление	Криволинейная резка
Шлифовка кромки	Шлифовка/полировка поверхности	Гравировка (стоки)	Полировка под 45°
Вертикальная полировка	Изготовление обнижений	Криволинейная резка	Формирование кромки и полировка

НАЗНАЧЕНИЕ:
Systar XL надежный и хорошо продуманный станок, который может выполнять все виды обработок, необходимые небольшому каменному производству: профилирование и полировка, фацет, сверление отверстий под смеситель, вырезка отверстия под раковину и щелевых отверстий на кромке, выполнение обнижений и канавок для воды, вертикальные распиловки и распиловки под 45°, полировка кромки и фацета.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Данный станок нашел широкое применение на небольших и средних предприятиях камнеобрабатывающей индустрии в качестве универсального станка. С помощью этого станка можно без труда обработать любой кухонный или туалетный топ, арки, подоконники, ступени, могильные камни и т.д.
ПРИНЦИП ДЕЙСТВИЯ:
Рабочая голова, работающая с помощью мощного и надежного электрошпинделя, обладает внутренним и наружным водяным охлаждением. Рабочая голова станка Systar XL установлена на высокоточных ортогональных направляющих.
Продольная направляющая из нержавеющей стали. По ней скользят призматические роликоподшипники. Поперечные направляющие выполнены из закаленной стали, с электрохимической защитой от коррозии. По ним скользят шариковые каретки. Точность считывания 0,1 мм.
Оба перемещения имеют механические регулируемые концевики, а также могут быть блокированы с помощью специальных пневматических поршней, управляемых с пульта управления. После блокировки возможно провести микрометрическую градуировку с помощью специальной рукояти.
СПЕЦИФИКАЦИЯ SYSTAR XL

РАБОЧИЙ СТОЛ:

• • Рабочий стол из натурального камня, откалиброванный станком,
• • размер стола: 3000 x 1200 мм
• • Максимальная длина обрабатываемой детали: без ограничений
• • Максимальная ширина обрабатываемой детали: 1580 мм
• • Максимальная толщина заготовки: 140 мм (если она размещена на присосках h заготовки 40 мм)

ПРОСТОТА УСТАНОВКИ: НЕ ТРЕБУЕТ ФУНДАМЕНТА

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ РАБОЧЕЙ ГОЛОВЫ:

Рабочая голова состоит из электрошпинделя, поддерживаемого алюминиевой структурой, которая позволяет ему осуществлять движение установки на трех осях. Микрометрическая установка инструмента по высоте обеспечивается с помощью специального редукторного электродвигателя. Поднятие рабочей головы для замены инструмента обеспечивается пневматической системой (для безопасности включается только при одновременном нажатии двух рычагов) с устройством автоматической блокировки, когда станок выключен.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ШПИНДЕЛЯ
• Электрошпиндель: 2.2 кВт с внутренним водяным охлаждением.
• Крепление: ½” gas F
• Скорость вращения: от 1500 до 12500 об/мин (контролируется инвертером)
• Вертикальное перемещение с помощью маховика
• Вертикальный ход шпинделя: 210 мм
• 9 положениий:
o Вертикальное
o Наклон на 45° (для резки диском и полировки скоса) в 4-х различных положениях: 0 °, +/- 90 °, 180 °
o Горизонтальное (для резки диском и полировки кромки) в 4-х различных положениях: 0 °, +/- 90 °, 180 °
• Пневматический подъем рабочей головы
• Автоматическое внутренне и внешнее охлаждения инструмента (запускается при запуске двигателя).
ЗОНА ОБРАБОТКИ
• Максимальные ходы для профилирования: 3.550 x 1.450 мм
• Максимальная толщина для резки диском: 40 мм
• Максимальная толщина для резки диском на 45°: 30мм
• Максимальные ходы для резки диском (на слэбе толщиной 2 см):
- 3.550 x 1.520 мм заход в материал сверху;
- (3550x1500 на 3 см; 3550x1470 на 4 см) 3.350 x 1.270 мм заход в материал сбоку;
- 3.350 x 1.270 мм для резки на 45°;
• Максимальные ходы для полировки торца черепашками Ø100 mm 3.400 x 1.400 мм заход в
НЕСУЩАЯ СТРУКТУРА
• Стальная трубчатая рама, защищена термопластической краской
• Размеры (с поднятым шаблоном-держателем): 4000x 2600 x 1950мм, кг. 1250 кг
• Откидывающийся шаблон-держатель: 2000 x 700 мм
НАПРАВЛЯЮЩИЕ ДЛЯ ПЕРЕМЕЩЕНИЯ ГОЛОВЫ
• Продольное перемещение: рельсы из закаленной стали, покрытые антикоррозийной защитой с каретками с рециркуляцией шариков
• Поперечное перемещение: рельсы из закаленной стали, покрытые антикоррозийной защитой с каретками с рециркуляцией шариков
ОРТОГОНАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ГОЛОВКИ
• Регулируемые упоры для ограничения рабочей зоны
• Блокировка рабочей головки с возможностью ручной регулирования
СИСТЕМА ПОДАЧИ ВОДЫ
• Охлаждение инструмента:  Внешнее (два гибких шарнирных шланга) и внутреннее через шпиндель
• Пистолет для подачи воды
• Требуется подключение к водопроводной сети (минимальная подача 15 л/мин)
 ПОДКЛЮЧЕНИЕ
• Электрическое: 230 В–50/60 Гц однофазное
• Пневматическое: давление 3 бар
• Подача воздуха: 150 л/мин
• Давление воды: давление 2 бар
 КОМПЛЕКТАЦИЯ
• 1 соединение Ø 22,2 мм с внутренним водяным охлаждением
• Упорные ролики Ø 37 и Ø 39
• Руководство по эксплуатации и обслуживанию
• Масленка
• Набор ключей
• Водонепроницаемый фартук
• Плавкие предохранители и болты
ФИКСАЦИЯ ЗАГОТОВОК
• Вакуумный насос
• Регулятор давления
• Манометр
• Присоски: 4 шт Ø 90 мм, 2 шт Ø 70 мм
• Соединительные шланги: 4 м, Ø 6 мм

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

СТАНДАРТНЫЕ ШАБЛОНЫ Шаблоны изготовлены из нержавеющей стали высокоточной лазерной резкой. Предназначены для установки на шаблонодержатель. По запросу клиента могут быть изготовлены шаблоны требуемых размеров и форм.

Технические характеристики:
РАБОЧАЯ ЗОНА

• Рабочая поверхность по длине мм 3000
• Рабочая поверхность по ширине мм 1200
• Максимальная толщина заготовки  мм  150

НЕСУЩАЯ КОНСТРУКЦИЯ

• Установочные габаритные размеры  мм  4000х2600х1950
• Масса  кг  1250

РАБОЧАЯ ГОЛОВА

• Мощность шпинделя  кВт  2,2
• Скорость вращения шпинделя  об/мин  1500-12500
• Крепление  -  1/2
• Максимальный вертикальный ход шпинделя  мм  210
• Охлаждение инструмента  -  водяное

ПИТАНИЕ ОБОРУДОВАНИЯ

• Напряжение  В  220
• Частота тока  Гц  50
• Потребление воздуха  л/мин  150
• Потребление воды л/мин  15
