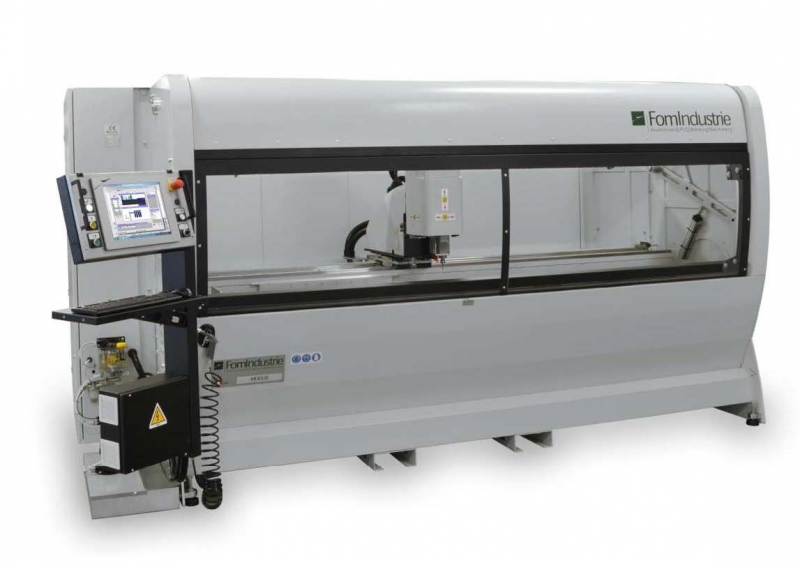

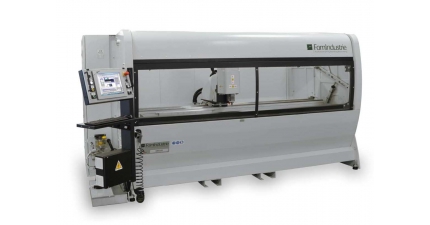

GALAXY - IV
Rock
EVA пленка для триплекса
Технические характеристики
Защитная открывающаяся дверь с пневматическим управлением .
Консоль управления слева от станка с ПК и программный обеспечением FOMCAM.
ЧПУ управление по интерполированным осям X,Y и Z.
Перемещение по всем осям по линейным направляющим с высокой точностью.
Перемещение по оси Х посредством электромотора постоянного тока и высокоточного редуктора.
Перемещение по оси Y и Z посредством электромотора постоянного тока и трансмиссии с рециркулирующими шариковыми подшипниками.
Рабочий стол с пневматическим вращением -90°, 0°, +90°.
Высота рабочего стола: 850мм.
Система подачи смазывающе-охлаждающей жидкости.
Вращение рабочего стола с соблюдением всех норм безопасности для оператора.
Горизонтальные пневмоприжимы, перемещаемые по всей длине рабочего стола (4 шт.), c быстрым позиционированием и фиксацией (без использования каких-либо инструментов) (запатентованная система).
Двойное рабочее давление на пневмоприжимах для фиксации профиля.
Программное обеспечение, компенсирующее точность позиционирования за счёт корректировки диаметра инструмента.
Рабочие размеры фрезерования: X=2985, Y=260, Z=120.
Скорость вращения инструмента: 1000/12000 об/мин – 2,2 кВт.
Позиционирование прижимов посредством котроллеров .
Автоматическая/ручная смена инструмента с коническими втулками ISO30 (6 инструментов).
Возможность обработки профиля большего размера, чем рабочий ход по оси X (3000мм) благодаря независимому использованию левого и правого упоров.
Рабочее давление: 7 бар.
Правый и левый пневматические упоры.
Потребление воздуха за цикл: 64л.
Контейнер для сбора стружек.
Регулируемые ноги для установки станка и анкерные скобы.
Предустановка для отвода задымлений. Централизованная смазка всех подвижных агрегатов.
Максимальная длина инструмента (с защитой шпинделя) – 130мм.
Максимальная длина инструмента при работе под углами 45° - 135°, а также под промежуточными углами (с защитой шпинделя) – 95мм.
Рабочий диапозон:
Максимальный рабочий диапазон:
Программное обеспечение FOMCAM
FOMCAM – программное обеспечение, работающее в среде Windows, для графического программирования обработок на станках c ЧПУ. Технические характеристики
Графическое изображение в формате 2D всех заготовок и обработок. Простое использование основных обработок с поэтапным объяснением (отверстие, паз, прямолинейное фрезерование, арочно-образное фрезерование, цилиндрическое отверстие).
Параметрическое управление обработками. Упрощённое управление последовательностью процесса обработки.
Управление архивом инструментов. Архив профилей и инструментов, редактируемый оператором.
Управление сохраненными обработками в архиве. Модуль для графического моделирования в формате 3D (опционально).
Дисковод для передачи данных.
Все характеристики приведены для стандартной модели
Стандартная комплектация
Инвертер оборотов шпинделя (1000/12000 об./мин).
Магазин инструментов на 6 позиций (ISO30).
Не предусмотрена позиция для дискового инструмента.
Пневматические прижимы с ручным позиционированием (4шт.).
Правый и левый упоры.
Система подачи смазывающе-охлаждающей жидкости.
Ящик для сбора стружки.
Защита по периметру с вертикальной открывающейся заслонкой.
Предустановка для подключения систем аспирации.
Электронное оборудование POWER T.
ПК + монитор + оперативная система на английском языке.
Лицензия на программу FOMCAM.
Возможные опции
Фрезы различного диаметра и длины.
Держатель ISO30 ERG20 H50.
Цанга ERG20.
Система рециркуляции смазывающе-охлаждающей жидкости.
Система рециркуляции смазывающе-охлаждающей жидкости.
Вращение рабочего стола с ЧПУ управлением (ось A).
Интегрированная система безопасности. Дополнительный пневмоприжим.
Дополнительные прижимы с электронным управлением позиционирования.
Дополнительная лицензия на программное обеспечение FOMCAM для офиса.
Модуль для графического программирования в 3D. Оптический считыватель штрих-кода и протокол передачи данных из программ FOM.
Оптический считыватель штрих-кода и протокол передачи данных из программ, разработанных не FOM.
Дополнительное устройство охлаждения электрического шкафа.
Дополнительные устройства для нестандартного электропитания.
