- Шуруповертный узел с двухступенчатой настройкой разных высот экономит время

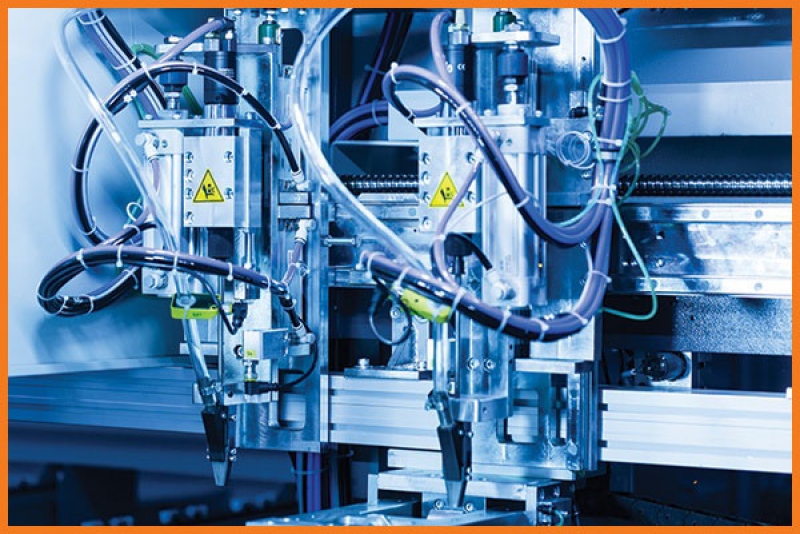

- Процесс свинчивания осуществляется двумя отдельными полностью автоматическими шуруповертами с синхронным управлением
- Машина совместима с обрабатывающим центром в автоматическом режиме
- Позиция завинчивания настраивается для каждого профиля отдельно

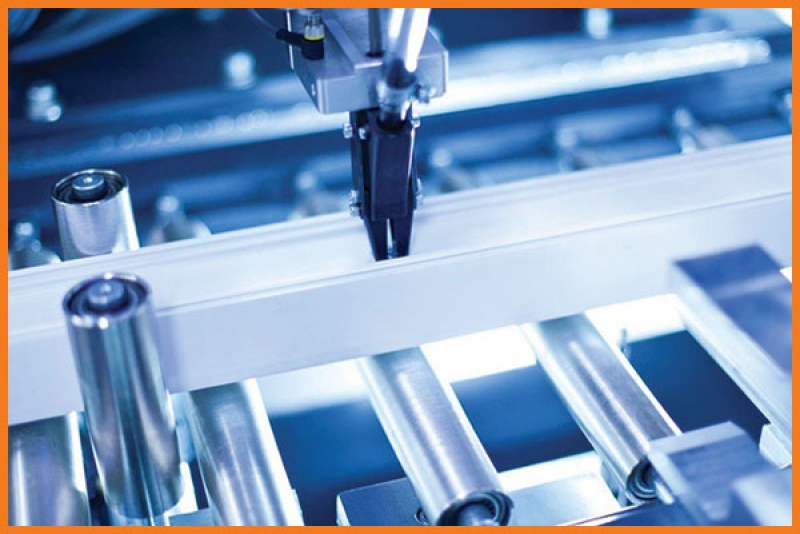

- Ось захвата позиционируется с помощью сервопривода с 0,1 мм точностью
- Максимальная вместимость станции загрузки 8 шт профилей
- Расстояние между шурупами вычисляется автоматически исходя из заданных длин заготовок и других обработок
- Параметры свинчивания задаются пользователем для каждого отдельного профиля (до 10 000 профилей )

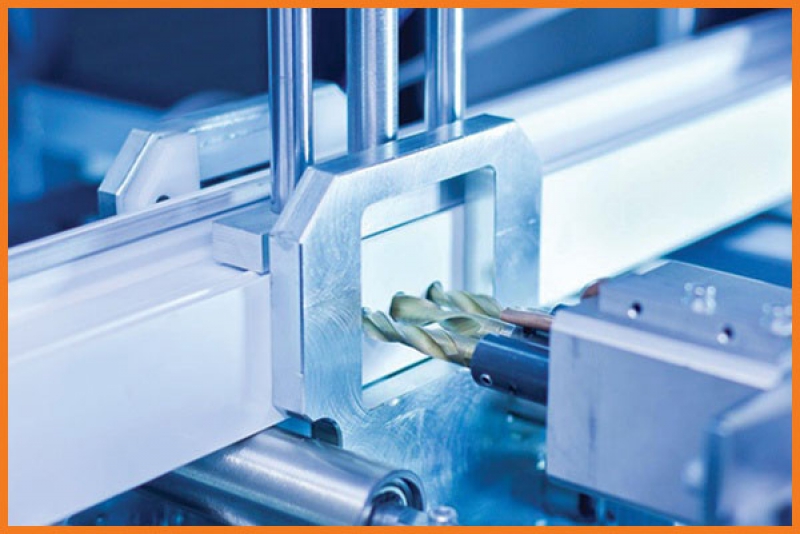

- Процесс тройного сверления под ручку осуществляется специальными сверлами с титановым покрытием
- Все оси станка перемещаются посредством шариковинтовых передач и зубчатой рейки из закаленной стали, что обеспечивает точность и долговечность
- Передача данных через сетевое соединение , по беспроводной сети , интерфейс USB или с помощью считывания штрих-кода
- Все сообщения об ошибках и состоянии системы можно наблюдать на экране, программного обеспечения HMI , который разработан отделом программного обеспечения Schtec
- Обслуживание и разрешение проблем системы автоматизации может быть сделано путем удаленного подключения
- Beckhoff - высоко производительный промышленный ПК под управлением Windows XP Embedded. Работает в диапазоне температур 0 ° C - 55 ° C
- Сенсорный экран 15 " и без вентиляторное исполнение материнской платы
Технические характеристики
- Питание 400 В, 3 фазы , 50-60 Гц
- Потребляемая мощность 5 кВт, 12,5 А
- Минимальная длина заготовки 370 мм
- Максимальная длина заготовки 4.500 мм
- Максимальная высота профиля 130 мм
- Минимальная высота профиля 30 мм
- Максимальная ширина профиля 130 мм
- Давление воздуха 6-8 бар
- Расход воздуха 110 л / мин.
- Высота машины 2.850 мм
- Длина машины 8.680 мм
- Ширина машины 3.120 мм
- Вес машины 1. 820 кг
