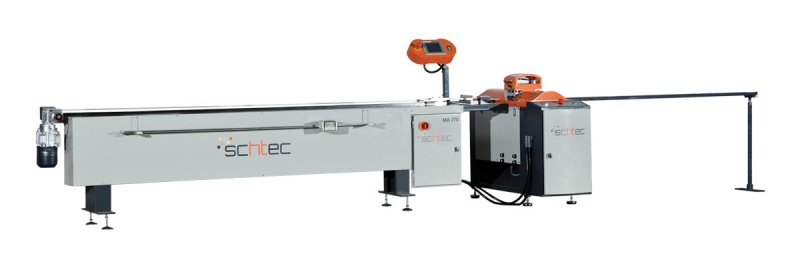

SG 100 + MA 270 + MD 272 Автоматическая измерительная система

 SG 100 Штапикорез

• Высокая точность резки штапиков из ПВХ под углом 45 °
• Два штапика могут быть разрезаны одновременно со специально разработанными цулагами
• Система быстрой смены цулаг
• Регулируемая скорость подачи

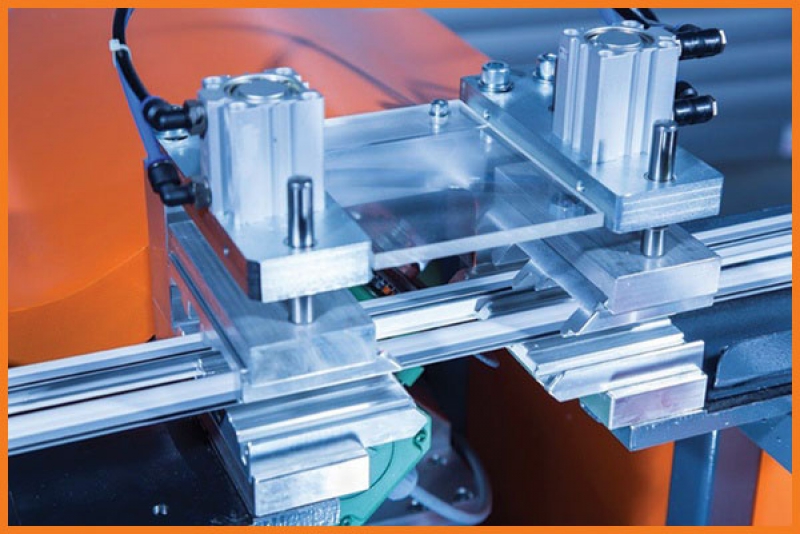

• Система вертикальных пневмо зажимов профиля для высокой точности резки
• Ручная измерительная система и подающий рольганг в стандартнойкомплектации

• Цулаги
• Автоматическая цифровая измерительная система и 3м рольганг (MA 270)
• Электронно- цифровое измерительное устройство (MD 272)

• Питание 400 В, 3 фазы, 50-60 Гц
• Общая выходная мощность 1,5 кВт (0,75 kw x 2) ,3.75A
• Давление воздуха 6-8 бар
• Расход воздуха 70 л. / мин.
• Скорость вращения шпинделя 3.000 об/мин
• Диаметр пильного диска 200 мм х 2 / 100 мм Х 2
• Максимальная длина реза 3.300 мм
• Минимальная длина реза 260 мм
• Давление воздуха 6-8 бар
• Расход воздуха 70 л. / мин.
• Высота машины 1.040 мм
• Длина машины 1.210 мм
• Ширина машины 550 мм
• (+4.775 мм механическая конвейерная система)
• Вес машины 180 кг

• 0,1 мм точность позиционирования с радио передачей данных с линейки или вводом через панель управления
• Стабильная механическая конструкция с системой линейных подшипников обеспечивает высокую скорость и точность позиционирования.
• Панель оператора под управлением Промышленным Windows CE и PLC контроллером
• Передача данных через последовательный порт RS232 или через USB порт
• Такие параметры, как размер , число резов и номер изделия можно редактировать и изменять с панели управления
• Ввод неограниченного количества заданий со списком резов на 1000 позиций на каждое задание
• Может быть использована на штапикорезах, одиноголовых пилах и других подобных станках
• Простая регулировка высоты в соответствии с уровнем машины.

• Напряжение 230 В , 3 фазы , 50- 60 Гц
• Общая мощность 0,37 кВт, 2.5A
• Максимальная длина профиля 3.200 мм
• Высота 1.400mm - 1.500 мм (регулируемый)
• Ширина 570 мм
• Длина 3.750 мм
• Вес машины 192 кг

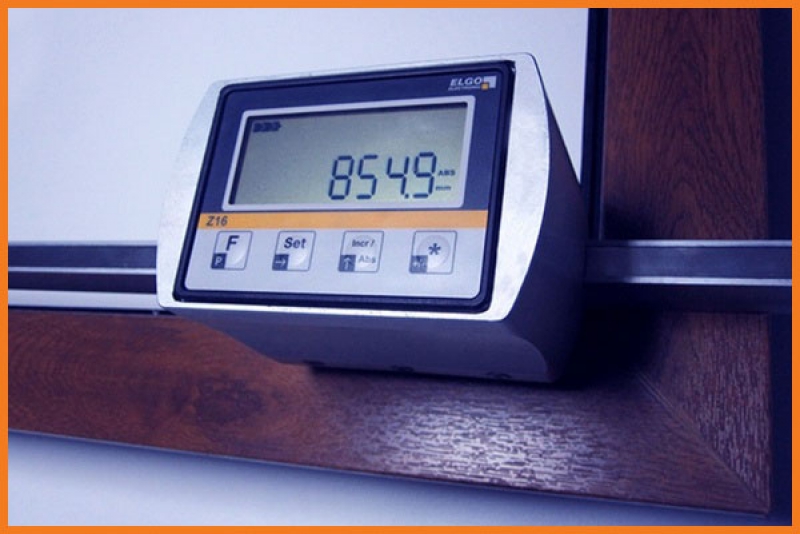

• Цифровая линейка с точностью 0,1 мм для измерения штапика
• Размеры до 2 м благодаря специальной конструкции (3 м с расширением)
• Измеренные данные передаются на машину посредством радиочастотного передатчика и сохраняются в компьютере
• Данные измерений поступают в лист заданий по порядку, что не допускает путаницы, а обработанные данные помечаются.
• Зона покрытия РЧ составляет 150 м, а уровень сигнала можно посмотреть на цифровом экране
• Движения упора можно визуально наблюдать на высокотехнологичном 16 М цветном TFT LCD экране
