- Все операции обработок на ПВХ-профилях (дренажные каналы, отверстия , петли и т.д.) с 3 осевым ЧПУ

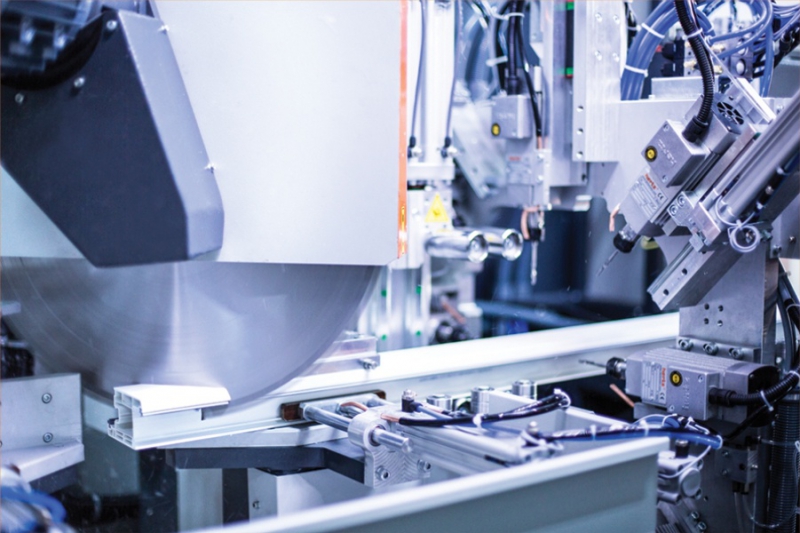

- 500mm Диаметр пильного диска, ПВХ профили могут быть разрезаны под углами от 30 - 150 градусов с точностью 0,1 градус

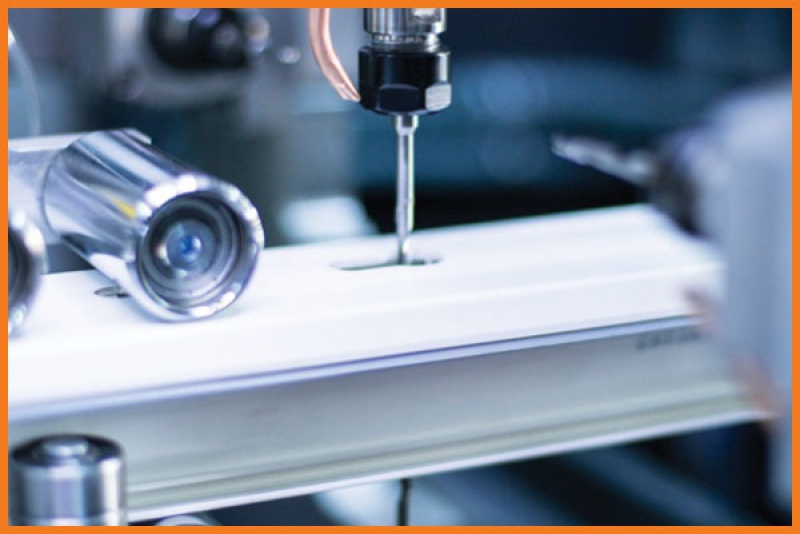

- При обработке дверного профиля (отверстия под ручку, цилиндр, замок и т.д.) процесс фрезерования нескольких поверхностей может происходить одновременно при управлении дополнительными пневматическими осями приводов инструмента. Эта опция сократит время обработки для дверных профилей
- В зависимости от позиции обработки, процесс фрезерования может быть выполнен одновременно с процессом пиления, повышая производительность
- С одним профилем в обработке 11 профилей размерами 600 мм - 6500 мм может быть загружено на станции загрузки. При желании ее можно расширить опционально, что позволит загрузить пвх профиля длиной более 6500 мм
- Новый дизайн станции загрузки позволяет загружать профили одновременно. Эта функция приводит к минимальным затратам времени загрузки
- Программное обеспечение HMI от Schtec отдела программного обеспечения позволяет загрузить различные виды файлов и данных из программ для расчета окон.Опционально алгоритм оптимизации процессов заказчика может быть реализован на базе ПО НМI машины
- Все предупреждения, сообщения и ошибки появляются на HMI в том числе с вариантами решений
- 15 "сенсорный экран и высоко производительный промышленный ПК работают в диапазоне 0C - 55C с операционной системой Windows XP Embeded и безвентиляторным дизайном
- Система управления на базе Промышленного ПК ( Beckhoff )
- Удобный интерфейс человек-машина, онлайн диагностика
- Передача файлов по USB или сети
- Удаленный доступ через Wi-Fi или по сети связи
- Централизованная система смазки уменьшает затраты времени на обслуживание
- Автоматическая система сбора стружки и пыли работает на 2 стороны раздельно
Дополнительно:
- Опционально установленный 8-й инструмент позволяет обрабатывать импост одновременно с распилом и оптимизацией потерь при резке. К тому же длина хлыста профиля может быть до 7300 - 7500мм.
- Опционально может быть совмещен с автоматическим центром свинчивания с 2 шуруповертами и тройным сверлением под ручку
Технические характеристики:
- Напряжение 400 В, 3 фазы , 50-60Hz
- Потребляемая мощность 10.8 кВт, 27A
- Максимальная высота профиля 140 мм (для раздвижных рам ,
- ролетных систем до 160 мм )
- Минимальная высота профиля 40 мм
- Максимальная ширина профиля 130 мм
- Минимальная ширина профиля 35 мм
- Максимальная длина профиля 6.500 мм
- Максимальная длина реза 3.000 мм ( увеличилась до 6000 мм )
- Минимальная длина реза 370 мм
- Минимальная длина обрабатываемого
- профиля 900 мм
- Инструмент Диаметр 5 мм Карбид ( х 7 )
- Обороты 18.000 об/ мин
- Максимальная скорость осей( обработка ) 50 м / мин
- Максимальная скорость Оси ( Пила) 100 ° / сек
- Максимальная скорость Оси ( Перемещение ) 40 м / мин
- Давление воздуха 6-8 бар
- Расход воздуха 950 л / мин
- Высота машины 2.200 мм
- Ширина машины 3.450 мм
- Длина машины 15.500 мм
- Вес машины 3.750 кг
- Стандартное количество инструментов 7 шт с высокооборотистым шпинделем с воздушным охлаждением
