GALAXY - IV
Rock
EVA пленка для триплекса
- Все операции обработок на ПВХ профилях (каналы, сверления, маркировки, отверствия под замок и ручки, петли и т.д.)

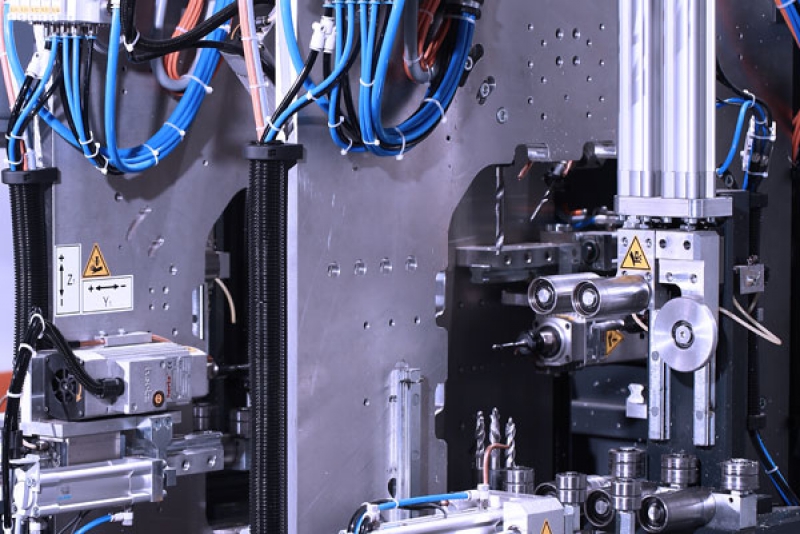

- выполняются с ЧПУ управлением на трех высокоточных фрезерных блоках имеющих 12 инструментов

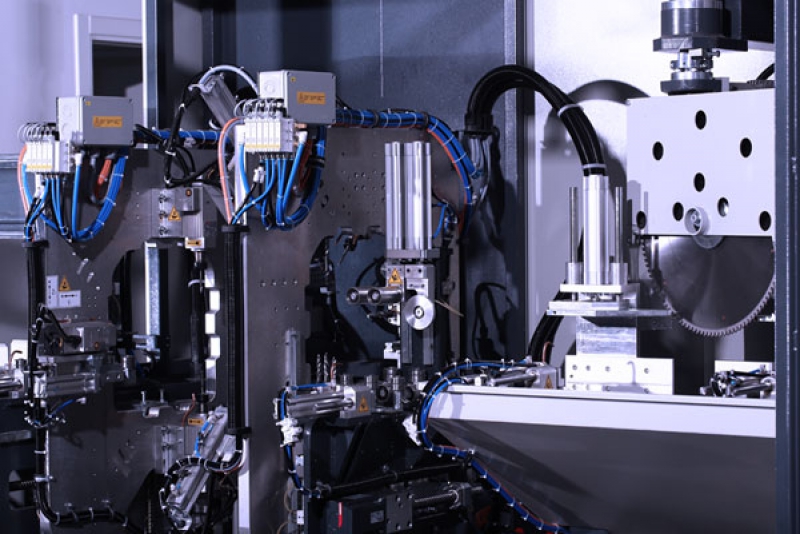

- ПВХ профили могут быть разрезаны под углами от 30 до 150 градусов с точностью 0,1 градус, пилой с диаметром 500 мм.
- Способная автоматически позиционировать в зависимости от высоты профиля сервоуправляемая ось пилы режет быстро и неподвижно

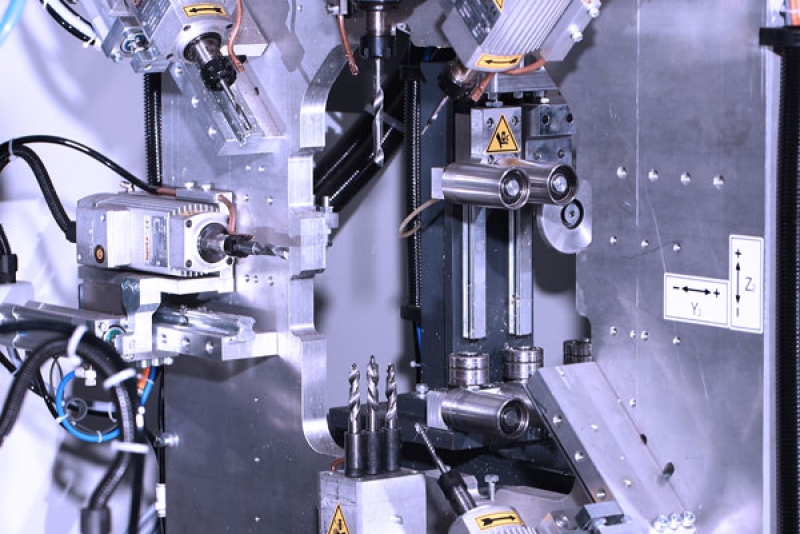

- С помощью 3 разных фрезерных блоков одновременно производя процесс фрезерования (отверстия под ручку,для замка,личинки и т.д.) сократит время обработки для дверных профилей
- С помощью тройного фрезерования находящийся на фрезерном блоке за раз производит три процесса
- Вместе с профилем в обработке на станцию загрузки можно загрузить 11 профилей (макс.длина 6.5 м.)
- Для минимизации ошибок пользователя используются чувствительные магнитные датчики с которыми ширина и высота профиля контролируется а после обрабатывается
- С помощью системы лифта на станции загрузки позволяет загружать профили независимо. Эта функция приводит к минимальным затратам времени загрузки.
- Благодаря специальному интерфейсу, разработанному отделом программного обеспечения Schtec, возможность работы без проблем и полностью совместима со всеми программами для окон
- С помощью опции Оптимизация станок автоматически оптимизирует остатки профиля.
- Все предупреждения, сообщения и ошибки с вариантами решений появляются на экране
- Высоко производительный промышленный ПК Beckhoff под управлением Windows XP Embedded без вентилятора, 15 "дюймовый сенсорный экран, работает в диапазоне 0 ° C - 55 ° C
- Система управления на базе Промышленного ПК ( Beckhoff )
- Благодаря удобному интерфейсу, онлайн диагностика и выявление неполадков
- Передача файлов по USB или по сети и удаленный доступ через Wi-Fi по сети
- Централизованная система смазки уменьшает затраты времени на обслуживание
- Автоматическая система удаления стружки находящаяся в отделе распила и с помощью системы отделения отходов, отходы в виде отходных стружек и отходов собираются отдельно на двух тележках и быстро очищаются со станка
Дополнительно
- Опционально может быть совмещен с двойным завинчиванием для армирования с сервоуправлением оси с двойной подачей
Технические характеристики
- Напряжение 400 В, 3 фазы, 50-60 Гц
- Потребляемая мощность 12 кВт, 30A
- Максимальная высота профиля 120 мм
- Минимальная высота профиля 40 мм
- Максимальная ширина профиля 130 мм
- Минимальная ширина профиля 35 мм
- Максимальная длина профиля 6.500 мм
- Макс. длина обрабатываемого профиля 6.000 мм
- Максимальная длина резки 3.000 мм (При необходимости можно увеличить)
- Минимальная длина резки 370 мм
- Мин. длина обрабатываемого профиля 900 мм
- Диаметры фрезы 6 мм / 10 мм / 12 мм Карбид
- Обороты фрезы 18.000 об. / мин.
- Максимальная скорость Оси ( обработка ) 50 м. / мин.
- Максимальная скорость Оси ( Пила) 100 ° / сек.
- Максимальная скорость Оси (Перемещение) 40 м. / мин.
- Давление воздуха 6-8 бар
- Расход воздуха 1075 л. /мин.
- Высота машины 2.165 мм
- Длина машины 16.370 мм
- Ширина машины 3.206 мм
- Вес машины 4.500 кг
- Стандартное количество инструментов 12 шт с высокооборотистым шпинделем с воздушным охлаждением
