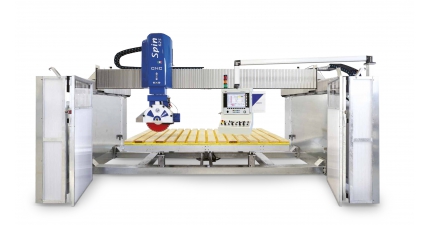

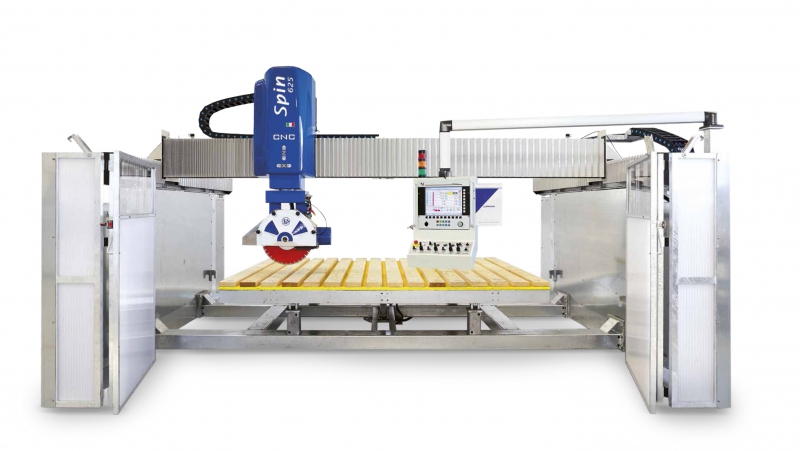

Станок предназначен для производства:
.jpg)
.jpg) |
Управление станком • Интерфейс оператора с ПК и сенсорным экраном 15 дюймов; • USB порт для передачи файлов; • Ручное управление перемещением всех осей. |
.jpg) |
Система Tolls Разъем ½ дюйма позволяет использовать алмазный инструмент такой как: фрезы, сверла. |
.jpg) |
Система FOTOLASTRA Система фотографирования сляба при помощи фотокамеры, расположенной над станком и специальной программой отображения. Её применение позволяет оптимизировать использование размеров сляба и выполнять пиление, избегая возможные дефекты, и следовать рисунку камня. Файлы DXF могут быть сгенерированы с помощью программы Cad Cam на внешнем ПК или с помощью следующих программ: Parametrix, Esycut, Easystone Basic или Premium Программы поставляются по запросу клиента, и импортируются на станок посредством сети предприятия LAN, ключа USB или сети wireless. |
Варианты выполняемых резов алмазным диском
• Продольный рез
• Поперечный рез
• Криволинейный рез
• Наклонный рез
• Круговой рез
• Рез по косой
.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg)
.jpg)
.jpg)
Технические характеристики
|
Кол-во интерполируемых осей |
5 |
|
Ход каретки, ось X |
3600 мм |
|
Ход моста, ось Y |
2320 мм |
|
Ход подъем/опуск головки, ось Z |
400 мм |
|
Вращение головки диска, ось C |
-5° / 365° |
|
Наклон головки диска ось A |
0° / 90° |
|
Габариты стола |
2050 x 3500 мм |
|
Минимальный диаметр диска |
400 мм |
|
Максимальный диаметр диска |
625 мм |
|
Максимальная глубина реза диском диаметра 625 мм |
200 мм |
|
Мощность мотора диска |
13 /S6 кВт |
|
Мотор с инвертором |
0/5000 об/мин |
|
Максимальная скорость каретки ось X |
35 м/мин |
|
Максимальная скорость моста ось Y |
35 м/мин |
|
Максимальная скорость головки ось Z |
4 м/мин |
|
Расход воды (3 бар) |
35 л/мин |
|
Расход воздуха |
5 л/мин |
|
Стандартное напряжения |
400/50 вольт / герц |
|
Полный вес станка |
4700 кг |
