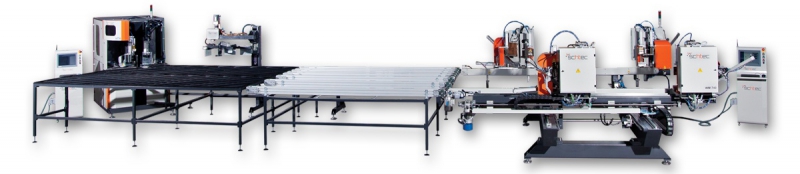

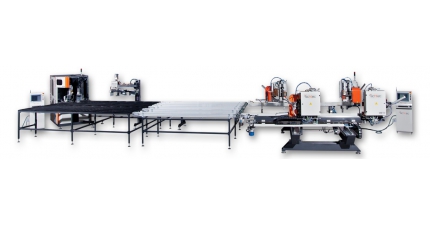

SSL 1 Линия 4-х головой сварки – зачистки с ЧПУ

 SSL 1 Линия 4-х головой сварки – зачистки с ЧПУ

• Состоит из WM 740 4-х точечного сварочного аппарата, CS 810 буферной станции охлаждения, TS 820 поворотной станции Роботизированного дизайна и CM620 CNC углозачистного станка с ЧПУ
• Весь процесс контролируется промышленным компьютером от сварки до зачистки, включая охлаждение и параметры поворота

CS 810 Станция охлаждения и выдержки

• Буферная станция для остывания одного периметра, расположенная между угловой зачисткой и сварочной машиной
• Время выдержки может быть установлено на сварочной машине HMI
• Выдерживание 1 периметра обеспечивает непрерывность процесса сварки – зачистки тем самым увеличивает производительность производства

Технические характеристики

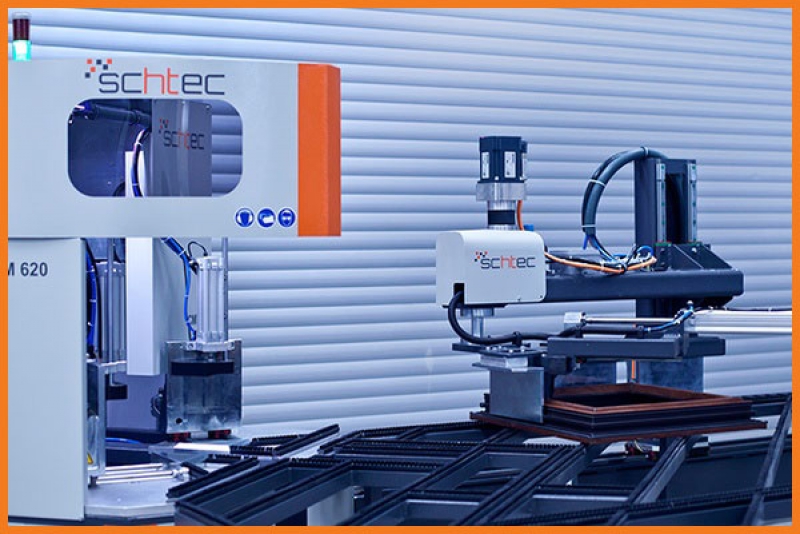

TS 820 Поворотная станция с роботизированным захватом

• Исполнение функции поворота с механическим захватом на основе роботизированной техники с высокой скоростью и высокой точностью
• Стабильный процесс поворота с высоко прочным механизмом захвата
• Расчет скорости поворота происходит автоматически согласно геометрической форме рам, веса армирования и других факторов
• Все оси станка перемещаются посредством зубчатореечных передач из закаленной стали, которая обеспечивает точность и долговечность
• С специальной роботизированной системой поворота зачистной станок расходует минимальную энергию на перемещение и экономит время обработки
• Машина занимает 12 м ² рабочей площади благодаря новому дизайну поворотной станции, размещенной на углу линии
• Время на поворот для небольших рам 1 сек, а для всех других размеров между 1,5 - 4 сек.

Технические характеристики

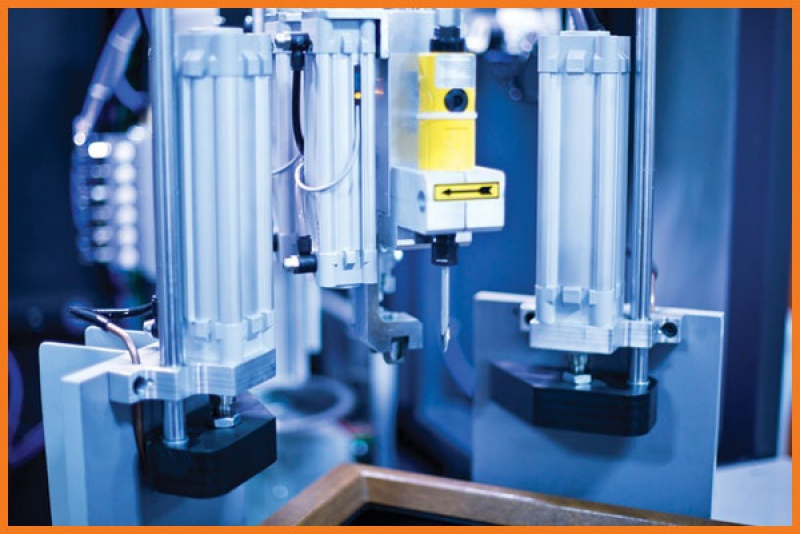

CM 620 Углозачистной станок с ЧПУ

• Точность позиционирования благодаря 2 –м осям с высокоскоростным сервоуправлением
• Автоматический выбор ножей для выбранного типа профиля ( цветной / белый )
• Высокое качество зачистки благодаря повышенной износостойкости и специальному исполнению ножей и режущих инструментов
• Высокое качество результатов зачистки поверхностей благодаря автоматическому контролю высоты профиля
• Управление на базе Промышленного ПК ( Beckhoff )
• Удаленный доступ путем Wi-Fi или сетевой связи
• Передача файлов по USB или сети
• Простая поддержка программирования через DXF, DWG или PDF форматы файлов
• Централизованная система смазки для всех подшипников, осей и подшипников скольжения

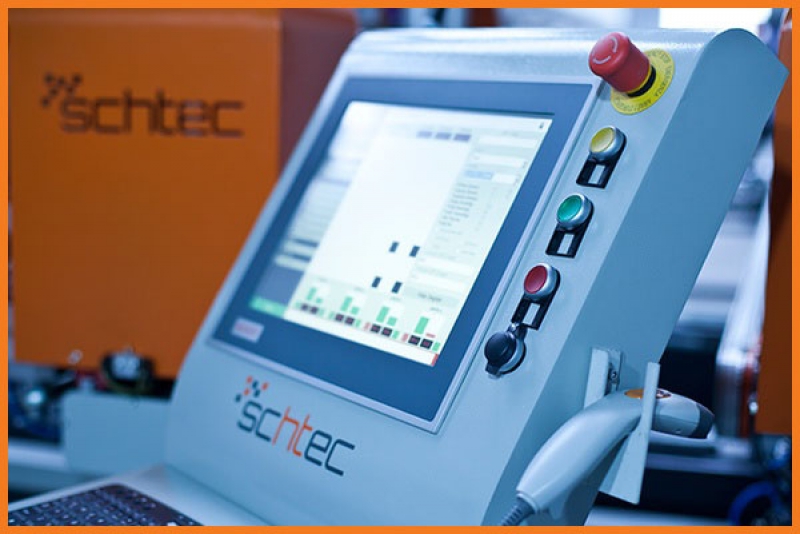

• 15" сенсорный экран
• Высоко производительный промышленный компьютер работает между 0C - 55C с операционной системой Windows XP Embeded и безвентиляторным дизайном
• Все ошибки и сообщения отображаются на машинном интерфейсе посредством программного обеспечения, разработанного Schtec отдел программного обеспечения
• С помощью подключения удаленного доступа технические специалисты могут подключаться напрямую к системе автоматизации машины и машинному интерфейсу для определения и устранения проблем

Дополнительно ;

• Дополнительный инструмент для внутренней зачистки поверхности раздвижных систем
• Дополнительный инструмент для зачистки внутренней поверхности моноблочных рам
• Расширение в одну линию путем подключения к 4-х головому сварочному с 2-х осевой поворотной станцией
• Экономия 12 м ² рабочей области благодаря новому дизайну поворотного стола и размещенной на углу зачистной машине

Технические характеристики
