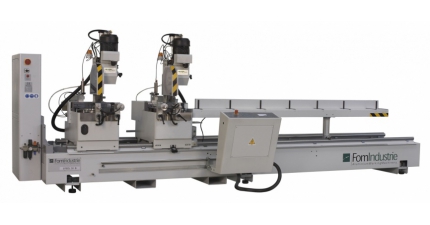

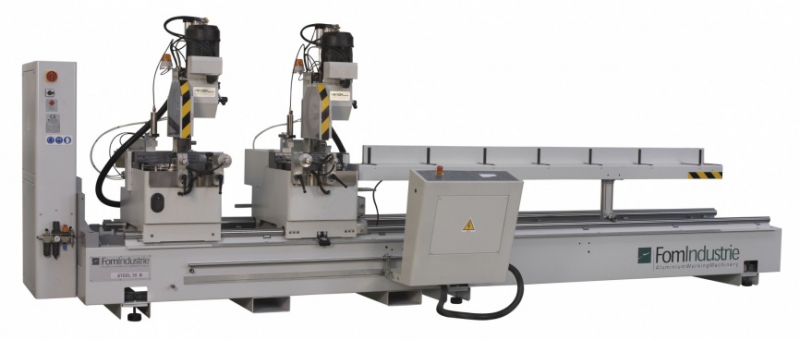

STEEL 35 B

Двуголовая пила с верхней подачей дисков для отреза металических профилей, с моторизованным позиционированием подвижной головы и электропневматическим позиционированием по вертикальной оси.


Технические характеристики:

• Два диска HSS, Ф 350 мм , толщина 2.5мм, T3 Z=280

• Вертикальная голова передвигается на призматических направляющих с рециркуляцией

• Гидравлическая подача диска (регулируемая подача, быстрый возврат)

• Регулируемое расстояние приближения диска

• Пневматический поворот головы от 90° до 45°

• Промежуточные углы на механических упорах с использованием угломера

• Скорость передвижения подвижной головы 20м/мин

• Пневматические прижимы, 4 горизонтальных и 2 вертикальных сдвойным рабочим давлением (высоким и

низким)

• Рольганг на подвижной голове (3 м)

• Система смазки масляной эмульсией

• Одна голова фиксированная, втосра подвижная с автоматическим позиционированием

• Подача отрезного диска одновременно с запуском мотора

• Минимальный рез между двумя головами: 490мм

• Максимальный рез между двумя головами: 4 - 5 - 6м, взависимости от версии

• Рабочее давление: 7 бар

• Система очистки зубъем отрезного диска стальными щетками

• Ящик большого размера для сбора опилок

• Моторы 3 фазы 2,2/1,4к8т - напряжение 230/4008 - 50Гц; 275/4808 - 60Гц

• Скорость вращения диска 15/30/45/90 об/мин с механическим регулятором

• Расход воздуха за цикл: 20НЛ (нормаль/литры)

Стандартная комплектация:

• 2 диска HSS, Ф 350 мм , толщина 2.5мм, T3 Z=280

• Двойная скорость вращения диска: 15/30/45/90 об/мин

• Защита рабочей зоны

• Рольганг на подвижной голове (3 м)

• Комплект ручного упора для коротких резов (устанавливается на фиксированную голову)

Описание электронного оборудования:

• Цифровой контроль промышленного типа

• LCD ч/б графический дисплей (125x75h)

Описание программного обеспечения:

• Цифровой контроль промышленного типа

• LCD ч/б графический дисплей (125x75h)

• Программное обеспечение «Формулы и Тип» для 6 переменных, где каждому элементу присваивается

описание выполняемых операций обработки

• Запоминание высоты профиля с расчетом компенсации длины резки

• Комплект привода 3,5 "для расширения памяти профилей, формул и типологий

• Автоматическое позиционирование подвижной головки с функцией счетчика и функцией отключения

выключения

• Функция калькулятора

• Управление автоматической коррекцией различий в толщине краски и / или допуске по экструзии на каждой

фазе программы

• Порезочный лист из 300 строк, введенных с клавиатуры, включая функцию повторения циклов и измерений

Опции:

• Наценка на специальное напряжение

• Доплата за электрическую версию UL-CSA

• Наценка на установку систему охлаждения электрического шкафа

• Зажим профиля (указать тип профиля) 4шт.

• Комплект прокладки на тиски (прокладка 20)

• Комплект прокладки на тиски (прокладка 25)

• дискHSS,Ø350мм,толщина2.5мм,T3Z=280D.32-длялегких трубныхпрофилейинержавеющейстали

• диск HSS, Ø 350 мм , толщина 2.5 мм, T3 Z=220 (Примечание: для трубных металлических тяжелых

профилей)

• диск HSS, Ø 350 мм , толщина 2.5 мм, Z=350 (Примечание: для трубных профилей из нержавеющей стали)

• Погрузочный/загрузочный рольганг 400, 4,7 м

• Лицензия на ПО для длинных резов

• Лицензия на ПО для заданий на стекло и/или панелей

• Лицензия на ПО для передачи данных из офиса посредством дискеты

• Лицензия на ПО для конвертации данных, полученных из сторонних программ (не FOM)

• Лицензия на программное обеспечение для пошагового реза с барьером с фотоэлементами

• Лицензия на ПО для пошагового реза под одним углом (параллельный рез) с управлением двумя руками

• Лицензия на ПО для передачи данных из офиса посредством кабеля (RS232)

• Принтер этикеток

• Рулон бумаги для принтера; мин. 10 шт. (58x35 мм)
