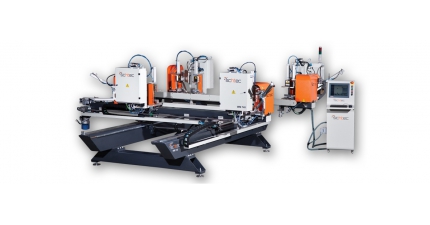

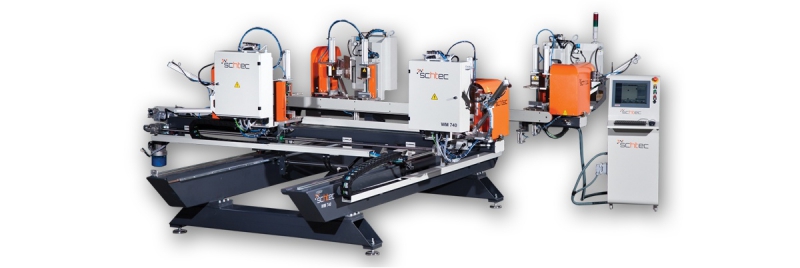

- Сваривает четыре угла ПВХ профилей одновременно с высокой точностью и прочностью
- Beckhoff - высоко производительный промышленный ПК под управлением Windows XP Embedded. Работает между 0 ° C - 55 ° C. Без вентиляторное
- охлаждение процессора, сенсорный экран 15 "
- Передача данных через сетевое соединение , подключение к беспроводной сети или интерфейса USB
- Параметры сварки для каждого отдельного пTрофиля задаются пользователем (до 10 000 профилей )
- Температуру сварки, время плавления и сжатия можно регулировать индивидуально для каждого типа профиля
- Система выгрузки обеспечивает быструю передачу сваренного изделия за минимальное время на станцию охлаждения
- Все оси станка перемещаются посредством шариковинтовой передачи из закаленной стали, что обеспечивает точность и долговечность
- Система управления осями станка может определить автоматически дефекты распила по длине до 2 мм
- Нагрев контролируется ПК с PID управлением, обеспечивая хорошие результаты сварки в соответствии со стандартами
- PID контролируемый нагрев опорных плоскостей обеспечивают лучшие результаты сварки в холодных погодных условиях
- Режим работы зима / лето выбирается автоматически и таким образом регулировать температуру очень легко

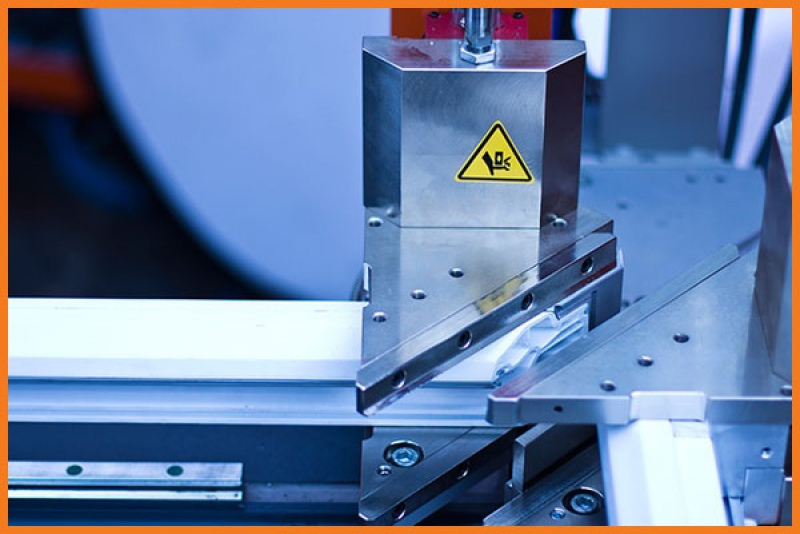

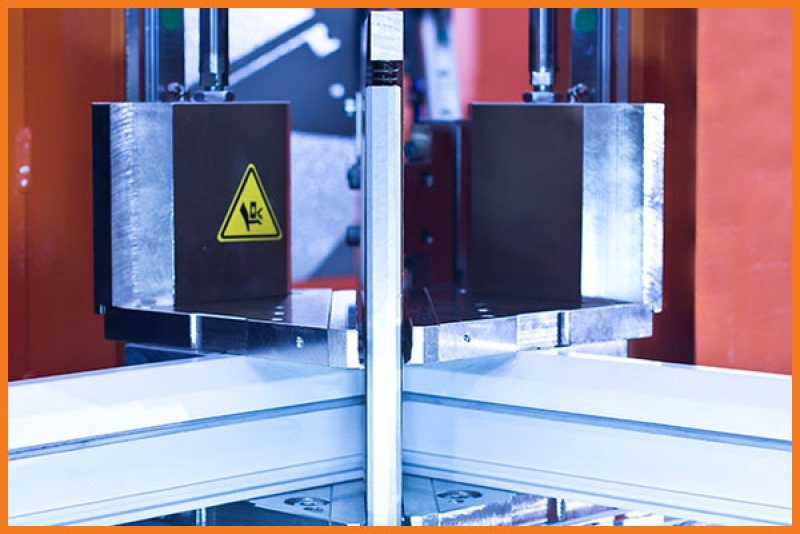

- Крепкая механическая конструкция нагревательных плит, расположенных вертикально, гарантирует равномерное распределение температуры даже
- в жестких рабочих условиях
- Простая и быстрая смена тефлона со специально разработанной подпружиненной системой
- Простая и быстрая замена цулаг
- Система регулирования давления позволяет эффективно работать с подходящим давлением
- Белые или цветовые профили можно сваривать с одинаковой точностью
- Центральная система смазки минимизирует затраты времени на обслуживание
- Можно создавать ежедневные, еженедельные, ежемесячные и годовые отчеты производства
- Световые барьеры и оборудование для обеспечения безопасности в соответствии с CE
- Подключения через промышленный Ethernet для стабильности и точности связи с высокоскоростной передачей данных между сваркой
- и зачистной ЧПУ машиной

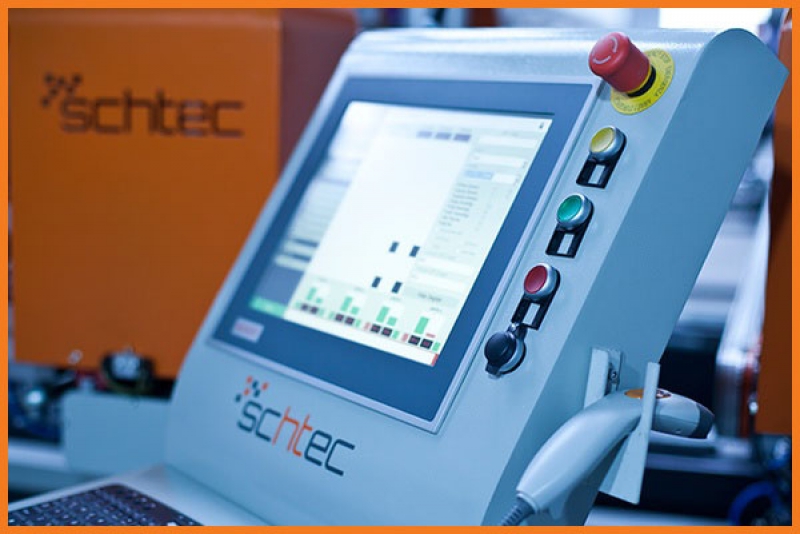

- Все сообщения об ошибках и состоянии системы можно наблюдать на экране благодаря программному обеспечению HMI , разработанному
- Schtec отдела программного обеспечения
- Обслуживание, обнаружение и разрешение проблем системы автоматизации может быть сделано путем удаленного подключения
Дополнительно:
- Может быть изготовлен с Может быть изготовлен с 3 Серво осями, зачсет этой опции имеется возможность исправить неточность порезки до +2 мм и сваривать изделие в заданном размере
- Автоматический выбор ограничителей шва с 0.2 mm до 1.2 mm

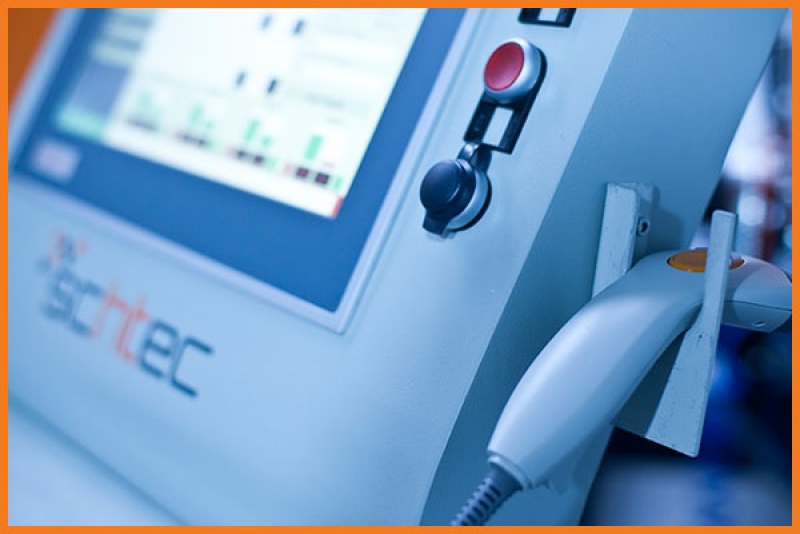

- Сканер штрихкода
- Система прижима уплотнителя
- Цулаги
Технические характеристики
- Питание 400 В, 3 фазы, 50-60 Гц
- Потребляемая мощность 11.5 кВт, 28.75 A
- Макс свариваемая длина 3.600 мм х 2.600 мм
- Мин свариваемая длина 450 мм х 450 мм
- Мин свариваемая длина 700 мм х 700 мм (с системой прижима уплотнителя)
- Максимум высота профиля 180 мм
- Минимум высота профиля 35 мм
- Максимум ширина профиля 120 мм
- Давление воздуха 6-8 бар
- Расход воздуха 70 л / мин.
- Высота машины 1.880 мм
- Длина машины 4.980 мм
- Ширина машины 4.750 мм
- Вес машины 1.920 кг
