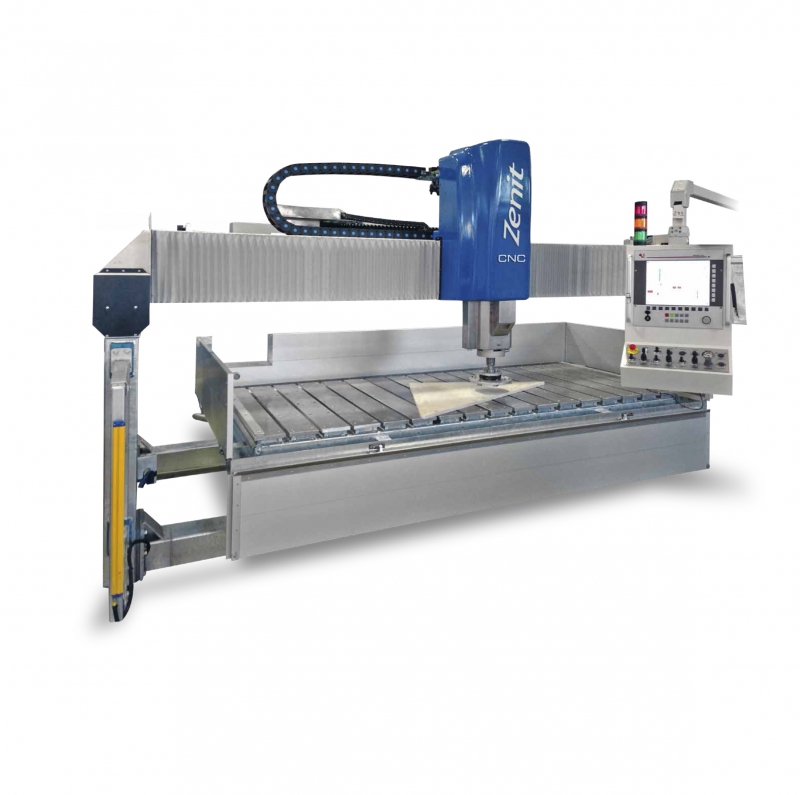

Предназначен для обработки поверхности и способен выполнить такие задачи как калибровка, полировка, шлифовка и чистка. Кроме того - сверление, фрезерование и гравирование.
Станок поставляется с магазином на 10 позиции для конусов ISO 40, которые могут держать абразивные пластины для полировки и калибровки до 300 мм.
Электрошпиндель имеет автоматическую систему смены инструмента с пневматической блокировкой , разблокировкой конусов ISO40 и водную систему охлаждения, что позволяет, таким образом, использовать множество инструмента для различных возможных работ.
Все под контролем и с высокой точностью:
.jpg)
Станок предназначен для выполнения следующих операций:
• Калибровка
• Полировка
• Шлифовка
• Обработка поверхности щетками
• Высверливание отверстий
• Линейные или криволинейные резы за проходы алмазными фрезами
• Гравировка (надписи и барельефы)
.jpg) |
Управление станком • Интерфейс оператора с ПК и сенсорным экраном 15 дюймов • USB порт для передачи файлов • Ручное управление перемещением всех осей |
.jpg) |
Линейный склад-блок для инструмента Каркас из оцинкованной стали, на 10 позиций для конусов ISO 40. Включает в себя: • 9 шт. плато с конусами ISO 40, диаметр тарелки 300 мм с 3-мя соединениями для абразивов типа Frankfurt для полировки, шлифовки и обработки поверхности материала щетками. • 1 шт. ISO 40 для калибровального инструмента. |
.jpg) |
Система TOOLS PRESETTING Система, позволяющая автоматически определять размеры инструмента, обновляя автоматически их параметры в списке, содержащемся в памяти станка |
.jpg) |
Система SLAB THICKNESS Система автоматического определения толщины сляба: средние размеры слябов передаются на компьютер станка с мгновенным обновлением параметров реза. |
.jpg) |
Алюминиевый стол с гидравлическим подъемом |
Технические характеристики
|
Максимальное кол-во интерполируемых осей |
3 |
|
Ход каретки, ось X |
2850 мм |
|
Ход моста, ось Y |
2650 мм |
|
Ход подъем/опуск головки, ось Z |
350 мм |
|
Габариты рабочего стола |
3500x2000 мм |
|
Мощность мотора диска |
17 /S6 кВт |
|
Вращение инструмента с инвертором |
0/6000 Об/мин |
|
Максимальная скорость каретки ось X |
0 – 35 м/мин |
|
Максимальная скорость моста ось Y |
0 – 25 м/мин |
|
Стандарт напряжения |
400/50 Вольт/Гц |
|
Полный вес станка |
3700 кг |
|
Расход воды |
6 л/мин |
