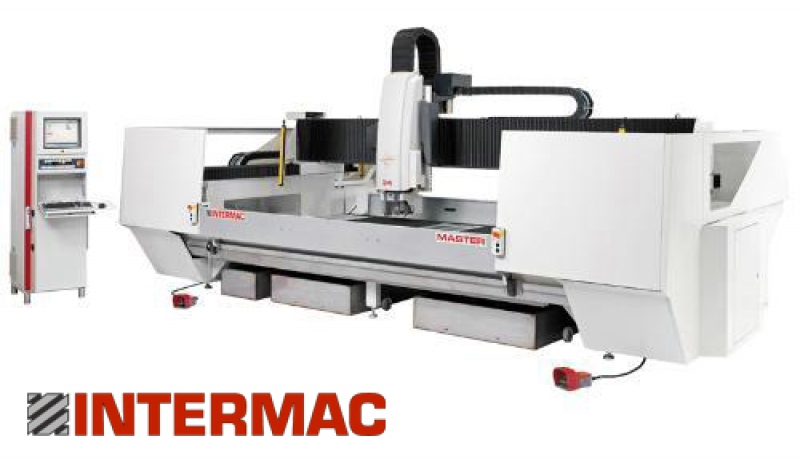

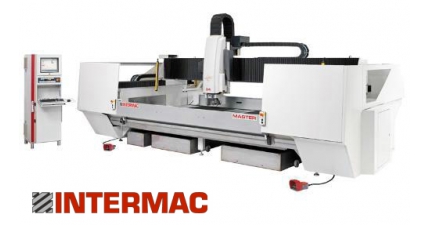

Master 34

С этим товаром также покупают:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обрабатывающий центр с компьютерным управлением предназначен для выполнения следующих операций на заготовках стекла: гравирование, шлифование и полирование стекла.

Механическая конструкция с подвижным порталом
Сварная конструкция из стальных нормализованных элементов образует необходимую жесткость и обеспечивает максимальную надежность.
Новое покрытие станины на керамической основе еще больше препятствует образованию коррозии.
Вес станка составляет 5,2 тонн, обеспечивая его прочность.

Движение по осям
Движение по осям осуществляется с помощью бесщеточных электродвигателей с управлением от цифрового привода и прочно установленной к станку спиралевидной вращающейся штанговой конструкции. Болты и направляющие надежно защищены и снабжены системой автоматической смазки.

Рабочий стол 3250х1700 мм
Позволяет на площади 3250х1700 мм позиционировать и подавать многочисленные заготовки как с наружной, так и с задней части стола. Рабочая поверхность стола покрыта специальным синтетическим материалом, который обеспечивает идеальное позиционирование при рабочем напоре. Рабочий стол снабжен системой механического крепления.
Система обеспечения охлаждающей водой снабжена спускным желобом и соединительными шлангами для слива или выдвигаемыми стальными ваннами (в качестве опции), установленными под рабочим столом.

Линейный магазин для инструмента на 6 позиций
Магазин, установленный вдоль одной из сторон станка, позволяет реже менять инструмент. Перед разгрузкой рабочего инструмента срабатывает система автоматического контроля наличия инструмента.
Предусмотрена возможность комплектации станка вторым линейным магазином для инструмента на 6 позиций.

Электрошпиндель
Электрошпиндель мощностью 5 кВт с векторной системой контроля частоты вращения от 0 до 5 000 об./мин. Быстросрабатывающее устройство крепления инструмента типа ISO 30 с механической системой блокировки, состоящей из коплекта тарельчатых пружин, и системой разблокировки посредством пневматического поршня с рабочим давлением 7 бар. Система автоматической очистки конусов во время смены интрумента осуществляется путем прямой продувки самих конусов сжатым воздухом.
Пневматическая система герметизации обеспечивает защиту против попадания загрязняющих частиц.

IWNC: новая программа числового управления на базе ПК
Благодаря новой технологии, разработанной специалистами компании ИНТЕРМАК, ЧПУ полностью интегрирован в структуру ПК на базе WINDOWS XP.

Основные характеристики:
-   Процессор совместим с технологическими продуктами, представленными на рынке;
-   Сменная встроенная карта осей (XP615), разработанная компанией ИНТЕРМАК;
-   Монитор 15”  LCD с плоским экраном, буквенно-цифровой клавиатурой и мышью управления;
-   Полная совместимость с сетевыми системами и оптическими/магнитными системами, представленными на рынке;
-   Встроенный модем;
-   ТЕЛЕСЕРВИС: полностью дистанционное управление работой станка с возможностью обновления системы логики, интерфейса, параметров, а также диагностики через ИНТРАНЕТ и ИНТЕРНЕТ;
-   Предусмотрена возможность подключения Web-камеры с микрофоном и наушниками;
-   Комплектующие к блоку управления представлены на рынке в свободной продаже;
-   Значительное снижение затрат на техническое обслуживание и ремонт.

Новый интерфейс оператора стал значительно проще в использовании благодаря функции TOOLTIP (hot mouse), обеспечивающей отражение функций по наведению на них курсора мыши.
Возможность работы в многозадачном режиме:
-    Возможность использования CAD-CAM и всеми приложениями ИНТЕРМАК на ПК, установленном на станке, даже во время работы станка;
-    Возможность использования всех обычных функций ЧПУ во время работы станка (ввод новых инструментов, изменение параметров и т.д.).
В новом компьютерном управлении сохранены и улучшены все характеристики ЧПУ предыдущего поколения, таких как автоматическая система замедления износа полировальных кругов с помощью отслеживания рабочего давления в реальном времени.

Новый пакет программного обеспечения WINGLASS CAD-CAM (опция)
Позволяет полностью управлять рабочим процессом с внешнего компьютера.
Основные характеристики набора программ, входящих в систему WINGLASS CAD-CAM, разработанной в среде Windows:
-    возможность импортирования файлов из других систем CAD (dxf, tag);
-    возможность импортирования шрифтов в формате TTF;
-    разнообразная библиотека параметрических фигур;
-    возможность редактирования и изменения уже существующих параметров параметрических фигур;
-    создание геометрических фигур путем применения сплайн-функции;
-    настройка последовательности работы инструментов с возможностью повторной обработки, выбора начального положения обработки для каждого инструмента, установки последовательности работы инструментов, включающих различные типы обработки;
-    Автоматическая калькуляция рабочего времени и затрат.
Более того, пакет включает в себя приложение DOORS CAD, предназначенный для автоматизированной обработки дверных выемов и отверстий под аксессуары.

Цифровая технология контроля за движением по осям
Новая технология обеспечивает контроль за осями без преобразования сигналов по схеме цифровые-аналоговые-цифровые. С помощью этого достигаются следующие преимущества:
•    программа автоматического уменьшения скорости подачи инструмента в зависимости от давления на инструмент;
•    отсутствие помех от электромагнитных полей;
•    большая скорость передачи данных обеспечивает лучший контроль за осями. Кроме того, исключается риск «ударов» по заготовке.


Телесервис
ПК, установленный на станке, оснащен встроенным модемом с функцией удаленной диагностики через интернет и локальную сеть, которая обеспечивает:
•    Дистанционное диагностирование и поиск неисправностей;
•    Обновление программного обеспечения и параметров станка;
•    Резкое снижение затрат на техническое обслуживание.

Безопасность работы и надежность
•    Все движущиеся части станка находятся над уровнем распыления воды;
•    Герметичный электрошкаф с защитой IP64, оснащенный кондиционером;
•    Система автоматической смазки всех скользящих частей обеспечивает безотказность работы и упрощенное техническое обслуживание;
•    Активная защита при помощи фотоэлементов.
